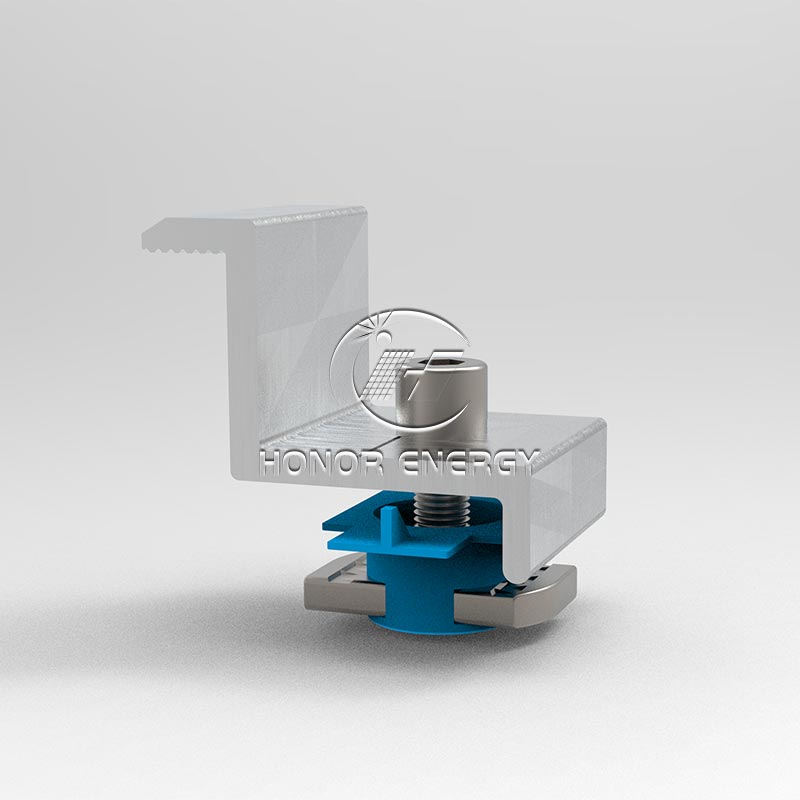

ソーラーエンドクランプ

固定コンポーネント: クランプ本体とボルトの調整により、太陽光発電モジュールの端がサポートのガイド レールにしっかりとロックされ、モジュールの自重と外部負荷 (風雪、風圧など) のバランスがとれます。

緩衝保護：一部のエンドクランプには内部にゴムまたはシリコンのガスケットが装備されており、コンポーネントフレームと金属クランプ本体の間の直接摩擦を軽減し、フレームの傷を防ぎ、同時に温度変化による熱膨張および熱収縮ストレスを軽減します。

適応と調整：ソーラーパネルエンドクランプのさまざまな仕様を、さまざまな厚さ（通常20〜50mm）およびさまざまなフレームタイプ（アルミニウム合金、グラスファイバー強化プラスチックなど）の太陽光発電モジュールに適応させることができ、さまざまな設置要件を満たします。

エンド レール クランプは、地上設置型太陽光発電所、屋上分散型太陽光発電システム、太陽光発電カーテン ウォールなどのシナリオで広く使用されています。コンポーネントの側面を固定する必要がある平置きまたは傾斜した設置構造に特に適しています。太陽光発電サポートシステムに不可欠な固定補助コンポーネントです。

エンドクランプは次の 4 つのタイプに分類されます。

1.通常のエンドクランプ：ボルト調整により複数の厚みの部品に対応し、仕様の違いにも柔軟に対応します。
2.調整可能なエンドクランプ：ボルト調整により複数の厚みの部品に対応し、仕様の違いにも柔軟に対応します。
3.プラスチック製ウイングエンドクランプ：プラスチック製のフランジとガスケットにより、傷がつきにくく、ストレスを軽減し、フレームを保護します。
4.ラピッドエンドクランプ：スナップオン/スロット設計により、工具不要の迅速な取り付けが可能になり、大規模な建設が迅速化されます。

アドバンテージ

1.全範囲のモデルをカバー: 調整可能、標準、プラスチックウィング、クイックモデルがすべて利用可能で、20 ～ 55mm の範囲のコンポーネントと互換性があり、耐傷性と迅速な取り付けに関するすべての要件を満たします。
2.詳細ボーナスポイント：プラスチックウィングモデルはダブルバッファー保護フレームを備え、調整可能なモデルは正確に微調整され、ブラックモデルは風景のマットなブレンドを持ち、クイックインストールのスナップオンは100,000サイクル後の耐久性がテストされています。
3.安心保証：IEC認証+12年保証、まとめ買いでロスが少なく安心

インストール手順

設置前

ソーラーエンドクランプの厚み（20～55mm）に適合していることを確認し、設置面の油汚れやホコリを取り除いてください。

インストール手順

位置決め: クランプ本体をコンポーネントの側面とガイド レールの間の中心に置き、端を揃えます。
事前固定: ボルトを手動で締めて軽い力を加え、コンポーネントを水平にします。
締め付け：トルクレンチを使用し、8～12N・mで締め付け、ガタつきのないようにしっかりと締め付けてください。

特別版ノート

プラスチック製の翼端クランプ: プラスチック製のフランジは、コンポーネントの端と完全に一致している必要があります。
ラピッドエンドクランプ：カードスロットに押し込んだ後、バックルを「カチッ」とロックされるまで押し込み、ズレがなくなるまで軽く押し込みます。
