ソーラーミニレール

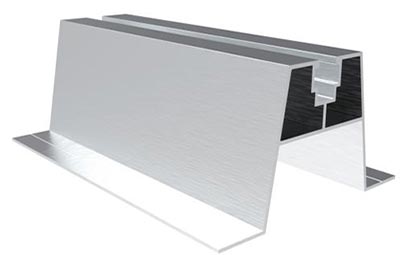

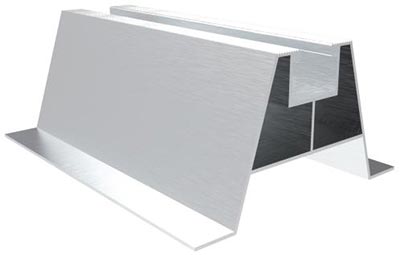

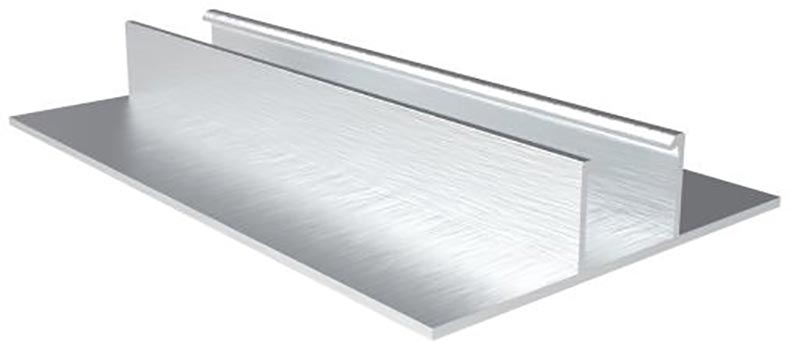

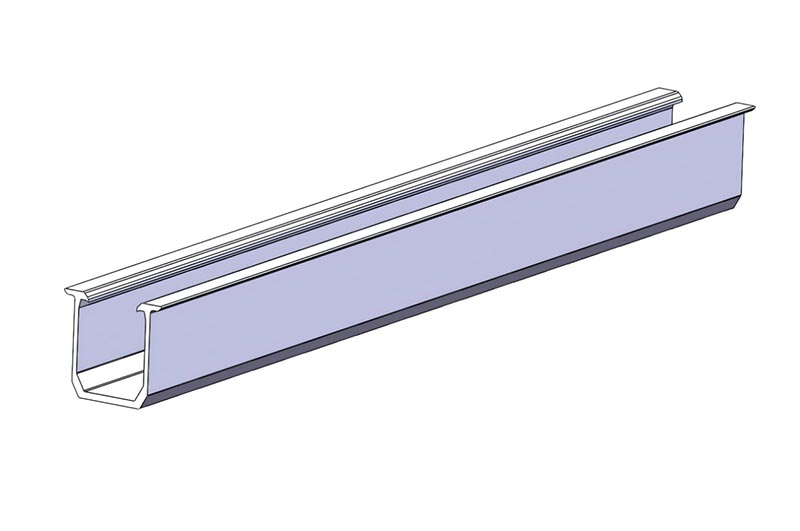

Solar mini rail made of 6005-T5 high-strength aluminum alloy (anodized for anti-corrosion) with SUS304 stainless steel connectors, it works with color steel tiles/galvanized sheets to resist rust and outdoor damage.重量は1メートルあたりわずか1kgで、「ピークポイント固定」を使用して荷重を均等に分散し、金属屋根への余分な圧力を回避します。

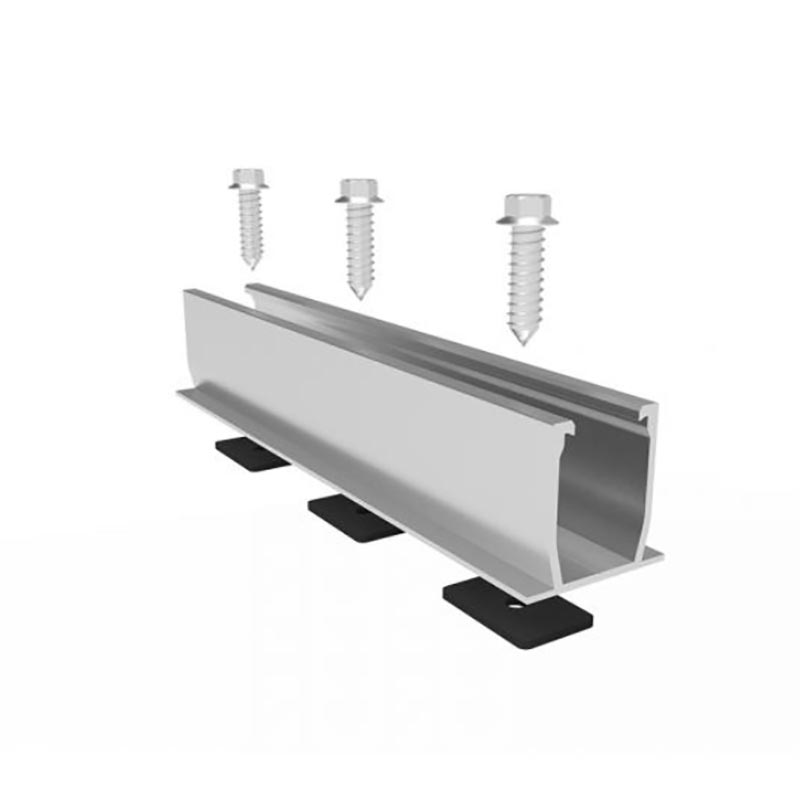

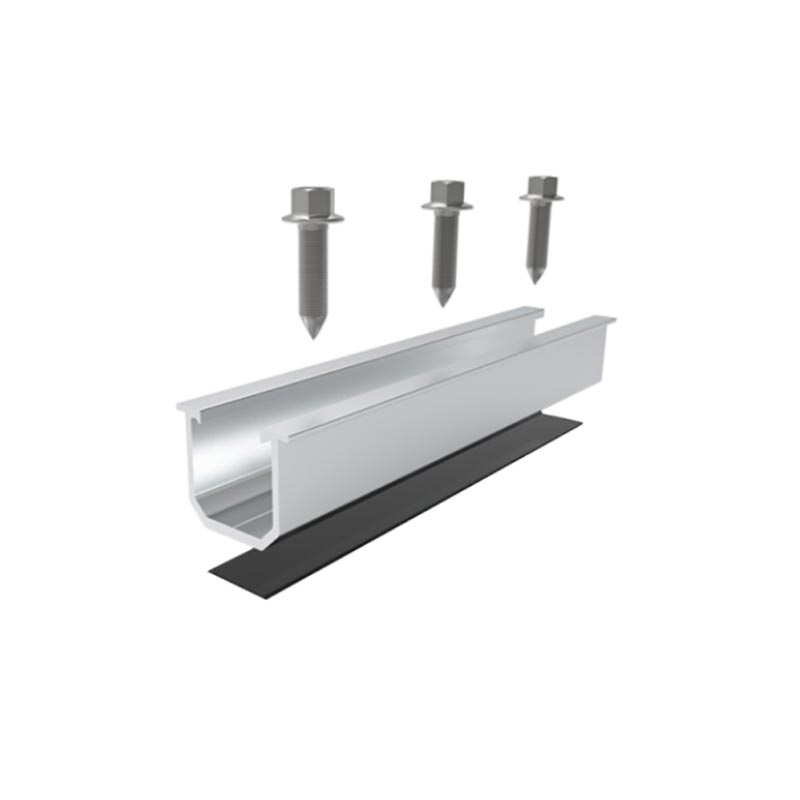

薄い金属屋根（厚さ0.8～1.2mm）の場合は、下穴加工は必要ありません。屋根を傷つけることなく、セルフタッピングネジまたはバックルを介して屋根の頂点に固定されます。レール底部のEPDMゴムパッドが波状面にフィットし、安定性と防水性を確保します。

わずか 3 つのコア部品 (レール、中間/エンドクランプ) と高度な事前組み立てにより、現場での溶接/切断は必要ありません。 2 人チームで 100 平方メートルのレールとモジュールを 1 日で設置でき、時間と労力を 40% 節約できます。ほとんどのフレーム付き/フレームなしモジュールに適合し、垂直/水平配置をサポートします。

ミニレールは風速60m/s、積雪荷重1.4kN/㎡に耐え、-35℃～65℃で動作します。すべての耐腐食部品は 20 年の耐用年数に加えて 10 ～ 15 年の保証を保証しており、その後のメンテナンスはほとんど必要ありません。

サポート/クランプを交換することで、金属屋根ミニ レールは台形、波形、立ち継ぎ目、および角ロック金属屋根に適合します。小規模の住宅システムや大規模な商業プロジェクトに適しており、0°～60°の傾斜調整で発電量を向上させます。

インストール方法は？

1.位置決め: レールの中心線にマークを付け (モジュール幅に対して誤差 ≤5mm)、レベルを使ってピーク上の点を固定します。

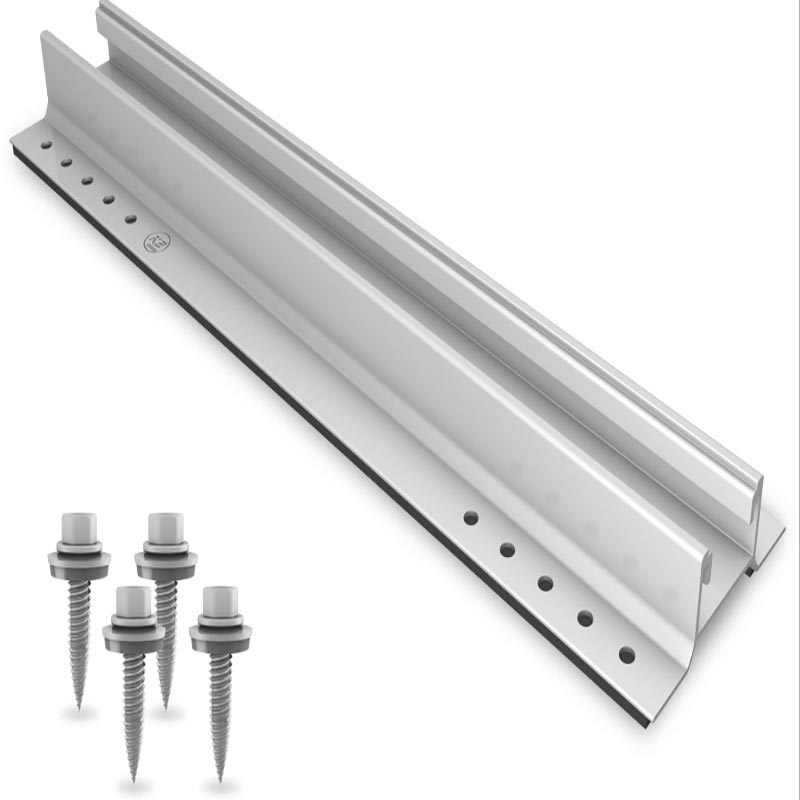

2. レールを固定します: 防水ワッシャーを使用してセルフタッピングネジ (1 メートルあたり 3 ～ 4 個) を使用してレールをピークに取り付けます。

3.クランプの取り付け: レールの端にエンドクランプを取り付けます。モジュール幅に応じて間隔をあけて、モジュール間に中間クランプを配置します。

4.モジュールをクランプに取り付けます

5～10mmの隙間をあけてください

すべてのネジを締めます

シールと安定性をチェックする

応用

工場や倉庫の屋根に最適です。大規模な太陽電池アレイを設置し、システムを迅速に送電網に接続できます。

住宅用: 家庭用金属傾斜屋根用のアルミニウム ソーラー ミニ レール - 耐荷重性と美観のバランスを保ちます。

特殊な環境: 湿気の多い作業場や沿岸地域でも安定しており、追加の防錆処理は必要ありません。

対象者

DIY 太陽光発電設置業者向け

プロの太陽光発電建設チーム向け

家庭用太陽光発電ユーザー向け

小規模商業プロジェクト請負業者向け

ソーラーアクセサリー販売店様向け
