バルコニーの取り付け

Xiamen Honor Energy は、ISO 9001 および関連する製品および市場のコンプライアンス要件によってサポートされた品質管理を行い、さまざまな太陽光発電設置環境向けの太陽光発電設置システムおよびコンポーネントを製造しています。

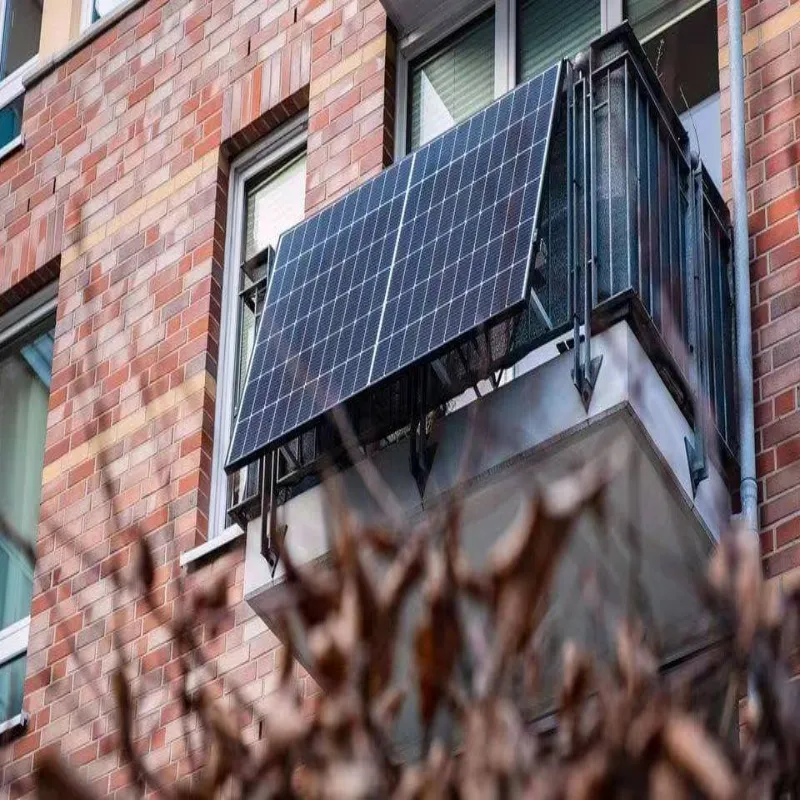

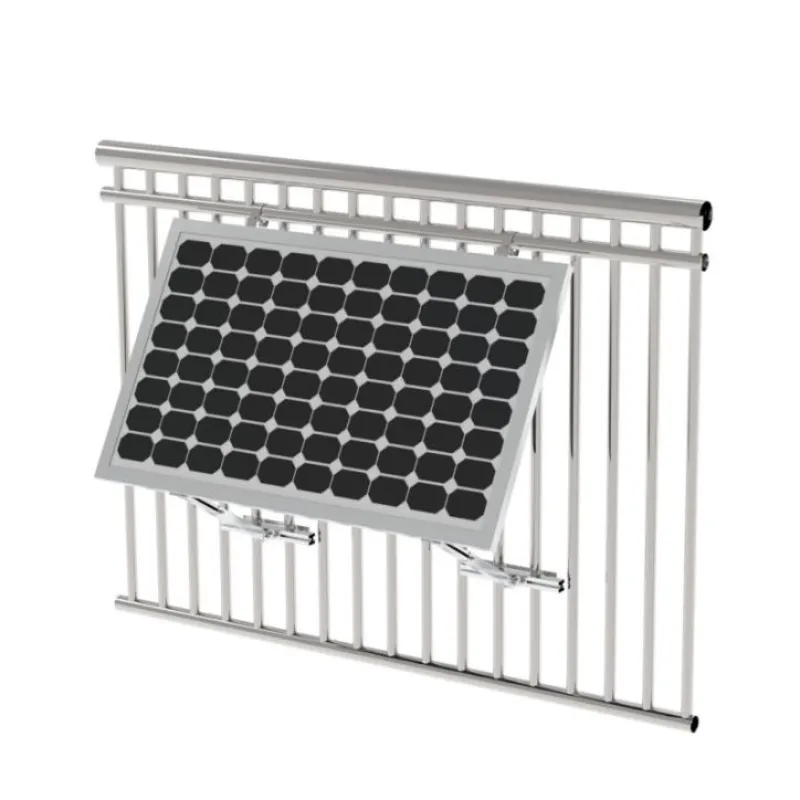

バルコニー取り付けは、従来の屋上取り付け構造が現実的ではない太陽光発電設置用に設計されています。クランプオン構成により、ソーラーパネルの取り付け構造を互換性のあるバルコニーの手すりに接続し、設置中に手すりに穴を開ける必要がなくなります。

この構成は、利用可能な取り付けスペースが限られている場合、または永久的な穴あけが望ましくない場合のバルコニーやテラスの設置に特に適しています。設置の適合性は、手すりの構造、PV モジュールの仕様、現場の条件、該当する現地の要件に従って確認する必要があります。

特徴

クランプオン設置

取り付け構造は、手すりに穴を開けずに、互換性のあるバルコニーの手すりに直接取り付けられます。これにより、設置時の構造変更作業が軽減され、従来の屋根設置が利用できない、または不適切なバルコニーに設置オプションが提供されます。

このシステムは、実際の手すりのプロファイルと取り付け構成に応じて、最大 52 mm の手すり直径に対応するように設計されています。

調整可能な傾斜角度

取り付けシステムでは、15° ～ 30° の範囲で傾斜を調整できます。バルコニーの向き、モジュールの配置、空きスペース、設置条件に合わせて角度をお選びいただけます。

調整可能な構造により、設置要件が変化した場合にパネルの位置を変更することもできます。

AL6005-T5 アルミニウムおよび SUS304 ステンレス鋼

主要な取付構造にはAL6005-T5アルミニウムを使用し、特定の部品および留め具にはSUS304ステンレス鋼を使用しています。

この組み合わせにより、屋外の PV 取り付け用途向けに選択されたステンレス鋼コンポーネントを備えた軽量アルミニウム取り付け構造が提供されます。この材料は、設置場所の環境条件に応じて、通常の屋外条件に長期間さらされるのに適しています。

30 ～ 35 mm のフレーム付きソーラー パネルに対応

バルコニー ソーラー マウントは、フレーム厚 30 ～ 35 mm のフレーム付きソーラー パネル用に設計されています。

パネルフレームの厚さは重要な互換性パラメータですが、最終的な互換性ではモジュールの寸法、フレームのプロファイル、重量、取り付け構成も考慮する必要があります。プロジェクトの用途については、Xiamen Honor Energy が生産前に関連するパネルと手すりの寸法を確認することができます。

バルコニースペースをコンパクトに活用

この取り付け構造は既存のバルコニーの手すりを中心に設計されており、従来の屋上取り付け構造を使用せずに PV モジュールを設置できます。

そのため、バルコニー、テラス、パティオ、その他の限られたスペースの太陽光発電用途に適しています。最終的なモジュールの配置は、利用可能な手すりの長さ、バルコニーのレイアウト、モジュールの寸法、および該当する構造要件によって異なります。

20年以上の設計耐用年数

バルコニーソーラーマウントの設計耐用年数は20年以上です。

この製品は、AL6005-T5 アルミニウムと SUS304 ステンレス鋼を組み合わせたもので、長期間の屋外太陽光発電用途向けに設計された取り付け構造を備えています。 Xiamen Honor Energy は、該当する保証条件に従って 10 年間の保証を提供します。

技術仕様

よくある質問：

Q1: このマウントはバルコニーの手すりに穴を開ける必要がありますか?

いいえ、Xiamen Honor Energy バルコニー ソーラー マウントはクランプオン構成を採用しており、手すりに穴を開けずに互換性のあるバルコニーの手すりに取り付けられます。設置前に、手すりの構造と現地の設置要件を確認する必要があります。

Q2: このバルコニーマウントと互換性のあるソーラーパネルは何ですか?

このマウントは、フレーム厚さ 30 ～ 35 mm のフレーム付きソーラー パネル用に設計されています。最終的な互換性は、パネルの寸法、フレームのプロファイル、重量、取り付け構成に基づいて確認する必要もあります。

Q3: どのような手すりのサイズが取り付けシステムと互換性がありますか?

指定された手すりの互換性は直径 52 mm までです。実際の互換性は、手すりのプロファイル、形状、利用可能な取り付けスペース、およびクランプの構成によって異なります。

Q4: チルト角はどのくらいまで調整できますか？

取り付けシステムでは、15° ～ 30° の範囲で傾斜を調整できます。適切な角度は、バルコニーの向き、パネルの配置、日陰の条件、および敷地の要件によって異なります。

Q5: ソーラーマウントにはどのような素材が使用されていますか?

主要な取付構造にはAL6005-T5アルミニウムとSUS304ステンレスを使用しています。これらの材料は、取り付けシステムの構造要件と屋外要件に合わせて選択されます。

Q6: 生産前に互換性を確認できますか?

はい。 Xiamen Honor Energy は、関連する PV モジュール仕様、モジュール フレーム寸法、手すり寸法、プロジェクト図面を検討して、標準の取り付け構成が適切かどうかを判断できます。

工場および品質管理

Xiamen Honor Energy は、材料検査、成形または機械加工、表面処理、組み立て、最終検証を含む、管理された生産および検査プロセスを通じて太陽光発電取り付けコンポーネントを製造しています。

品質管理は次の点に重点を置いています。

材料と寸法の管理は、取り付けコンポーネントと意図した PV 設置構成の間の一貫性を維持するのに役立ちます。

プロジェクトの注文では、該当するモジュール、手すり、設置条件に応じて製品仕様と取り付け要件を検討できます。

梱包オプションには輸出用木製パレットとスチールパレットが含まれており、梱包方法はコンポーネントの寸法、数量、輸送要件に応じて選択されます。

認証

Xiamen Honor Energy は、製造活動において ISO 9001 品質管理システムに基づいて運営されています。

関連する製品および市場の要件には次のものが含まれます。

・ISO 9001品質マネジメントシステム

· CE 関連のコンプライアンス要件

· 該当する場合、JIS 関連の要件

該当するコンプライアンス文書は、製品構成、設置アプリケーション、および対象市場によって異なります。
