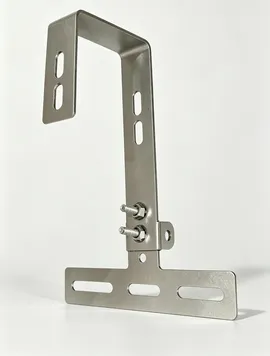

ダブルボルト調整可能な T 型ソーラー瓦屋根フック

材料

サプライヤーからのこのタイプのダブルボルト調整可能な T 型ソーラータイル屋根フック厦門名誉エネルギー厳密に採用: SUS304 ステンレス鋼;

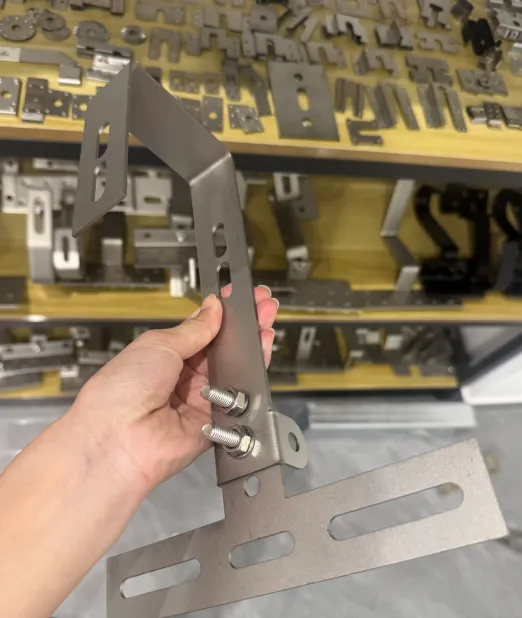

アルミニウム合金の粉体塗装仕上げも可能です (写真は灰色の粉体塗装バージョン)。

構造上の特徴

· デュアルロックボルト：垂直アームを固定し、幅広い角度調整を可能にし、スパニッシュタイル、S字タイル、釉薬タイルなどの高低差の大きい異形タイルにぴったりフィットします。

· 垂直アームの長穴: 垂直方向の高さを調整できます。

· 細長いスロットを備えた T 字型ベース: 屋根垂木にしっかりと取り付けるための水平方向の微調整をサポートします。

· Bent Top Lug: ソーラー取り付けレールとの接続用。

通常のT型タイルフックとの違い

このダブルボルトで調整可能な T 型ソーラー タイル屋根フックには、角度を付けて曲がった上部セクションが付いており、より大きな角度調整ストロークを実現します。湾曲の深い瓦屋根用に特別に設計されています。

利点

· 3 方向の調整機能 (高さ、水平位置、広い角度範囲) により、スペイン瓦、S 瓦、釉薬瓦などの凹凸のある深く湾曲した屋根瓦に対応します。

・デュアルロックボルトにより、頑丈で不規則な勾配の屋根でも安定した角度で​​固定できます。

・耐久性の高いSUS304ステンレス鋼製（オプションで粉体塗装アルミニウム）、厚さ3〜4mmで高い耐荷重性と耐風性を備えています。

· 細長い長穴により、現場での取り付けの困難さが大幅に軽減されます。

· 東南アジアの太陽光発電プロジェクトで実績のある、25 年の耐用年数を備えた 10 年保証

ダブルボルト調整可能な T 型ソーラー瓦屋根フックの取り付け方法

1. 取り付けポイントを屋根垂木の上に配置し、タイルを持ち上げます。

2. T 字型ベースを垂木に固定します。細長いスロットにより水平方向の微調整が可能です。

3. 垂直アームのボルトを緩め、フックを上下にスライドさせて適切な高さを設定します。

4. 二重ロックボルトを緩めて、上部の曲がったラグの角度を調整します。正しい角度になったら、両方のボルトをしっかりと締めます。

5. ボルトを使用してソーラーレールを上部のフックラグに取り付けます。レベルを再確認してください。

6. タイルを元に戻し、貫通部の防水処理を行います。

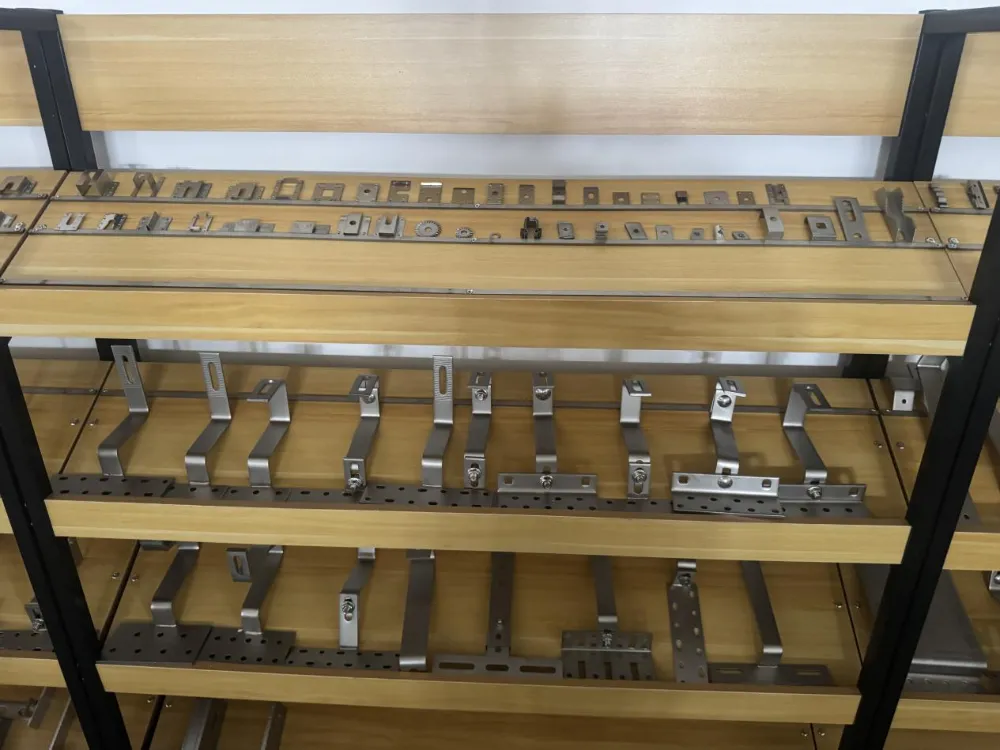

調整可能なソーラータイル屋根フックシリーズ
