簡単操作の手動傾斜調整可能な炭素鋼製地面マウント

Xiamen Honor Energy システムが製造する簡単操作の手動傾斜調整可能な炭素鋼製グラウンド マウントは、主に炭素鋼で構成されており、本質的に優れた強度と耐荷重能力を備えており、一般的なアプリケーション シナリオで太陽光発電モジュールなどの設置された機器を安定して支持することができます。

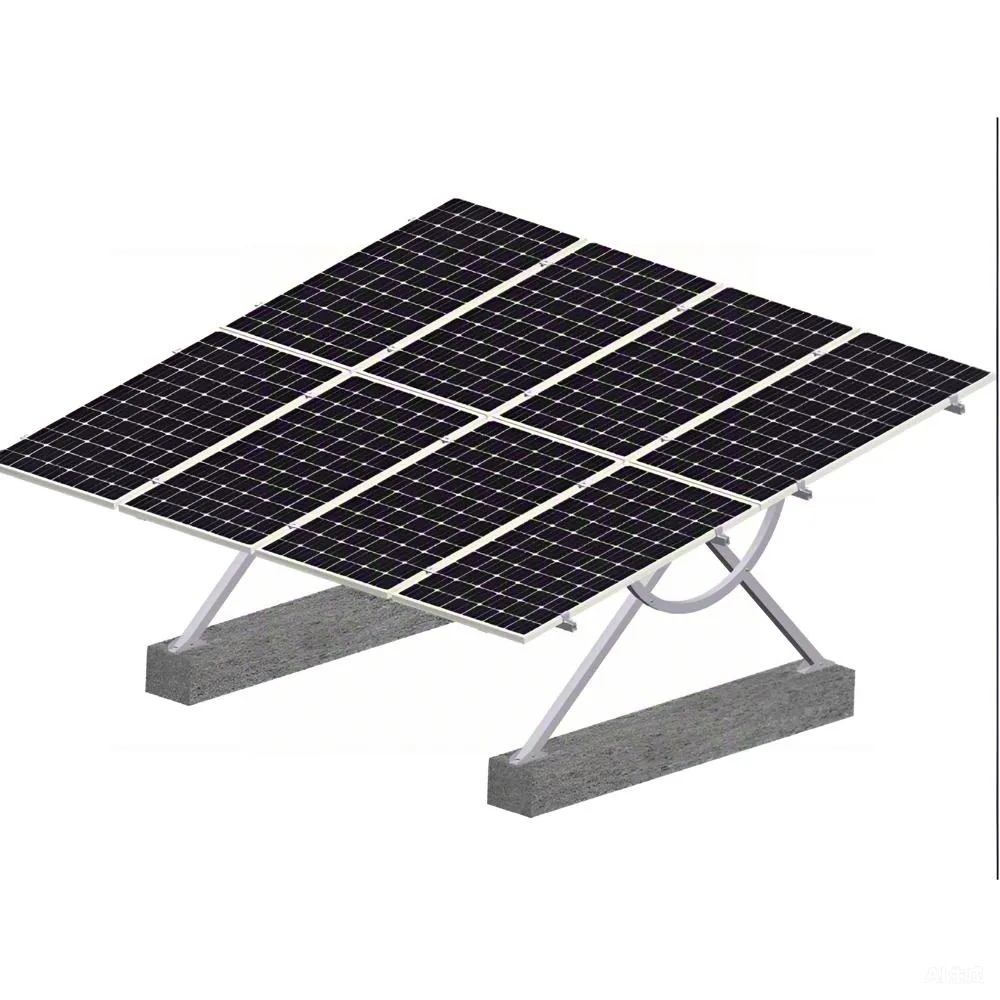

傾き調整式炭素鋼製地面支持体は、炭素鋼を主材料とした地面支持構造物であり、設置角度を柔軟に調整できることが大きな特徴です。

仕様

適切なアプリケーション環境

1. 商業・産業用建物のコンクリート平屋上

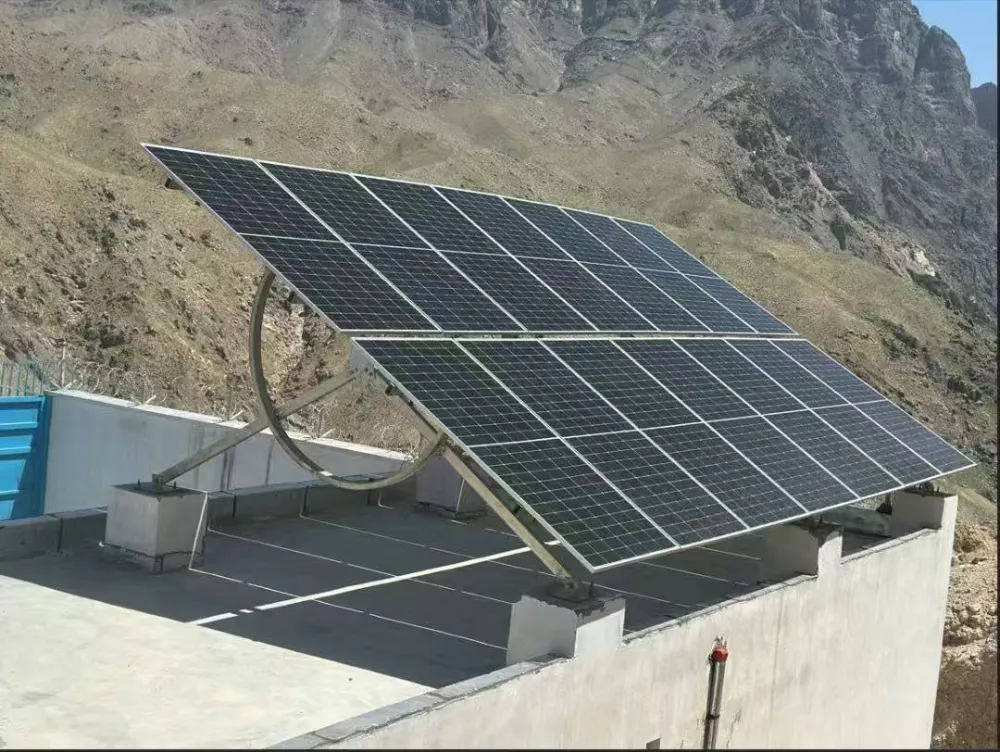

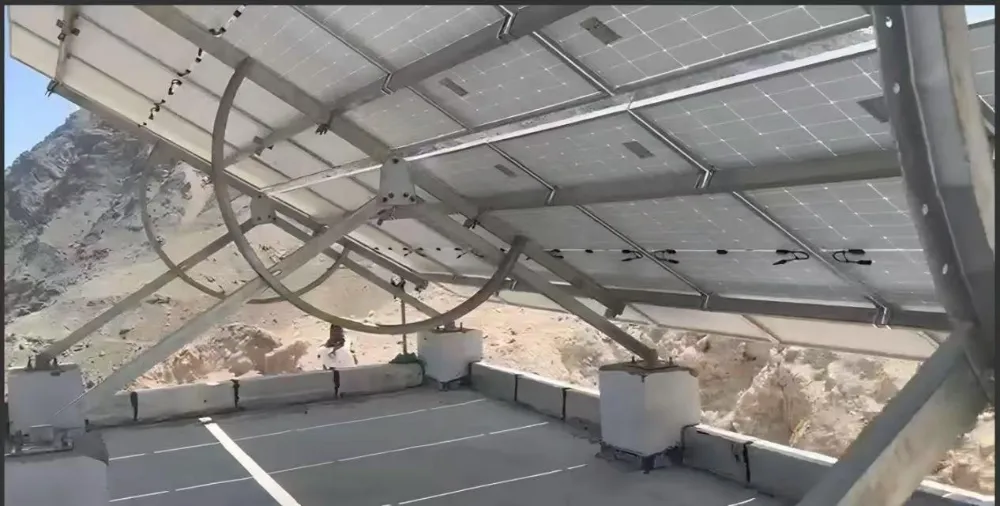

屋根への穴あけや防水層の損傷は許可されません。ケミカルアンカーは採用できません。このシステムは荷重保持にコンクリートのカウンターウェイトを使用しており、モジュールの傾斜角は円弧状のクランプを使用して現場で手動で調整できます。

2. 現地の緯度に応じて現場で傾きの微調整が必​​要

角度調整可能な炭素鋼製グラウンドマウントは、現場で手動で繰り返し調整できます。

後でボルトを緩めて傾斜角度をリセットし、発電出力を向上させることができます。

商業、産業、分散型 PV プロジェクトに最適です。

手動調整の作業負荷が大きいため、GW 規模の実用グレードの地上発電所には適していません。

3. 既存構造物に損傷を与えない場所

防水層や舗装に損傷を与える恐れのある掘削が所有者によって禁止されている屋根または舗装された地面。

利点

角度調整可能な炭素鋼製グラウンドマウントは、光の入り方に合わせて角度を微調整できます。亜鉛層を備えた炭素鋼なので、耐久性に優れ、錆びず、屋外での使用に最適です。さらに、セットアップは簡単なので、時間と労力を節約できます。

お客様から提供された敷地のサイズ、ソーラーパネルの数、地域の気候条件に応じてカスタマイズされた調整可能な傾斜サポートを設計し、お客様の太陽エネルギー利用効率を分析できること。

当社の設計では、手動調整に必要な力も考慮されており、ユーザーは余分な労力をかけずに簡単に傾きを調整できます。

インストール

1. まず、ブラケットの正確な位置を把握するために、ブラケットを取り付ける必要がある場所に印を付けます。

2. 拡張ボルトを使用してベースを固定し、地面に固定します。

3. メインブラケットを組み立てます。垂直ポールとクロスブレースを接続します。

4. 角度アジャスターをたたいて、必要な角度に設定します。 5. すべての部品をしっかりと締めて、ぐらつきがないことを確認します。

認証

当社はTUV、CE、JIS認証を取得しています。完全なプロセスの品質管理は、原材料から完成品までをカバーします。当社の技術および営業チームは、世界中の太陽光発電の顧客にワンストップのサポートを提供します。

梱包

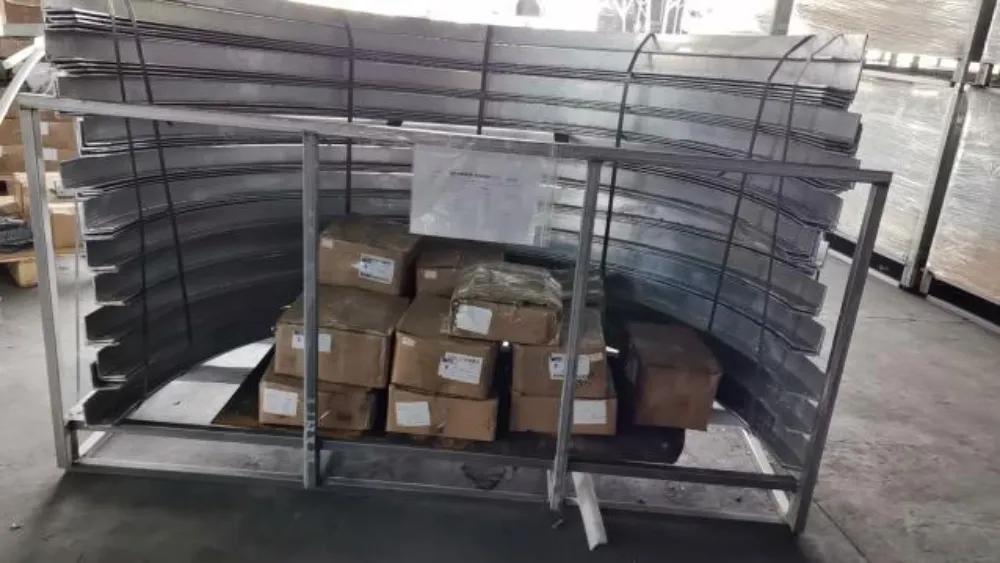

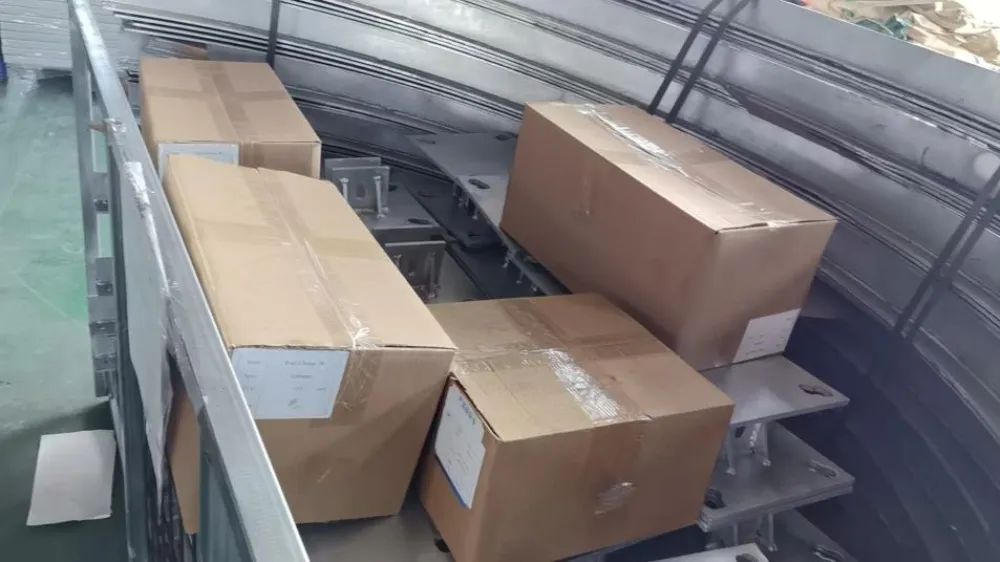

当社のすべての製品は、輸送を容易にするために取り付け構造を変形から保護するスチールまたは木製のパレットで出荷されます。小さなコンポーネントはカートンに梱包されます。

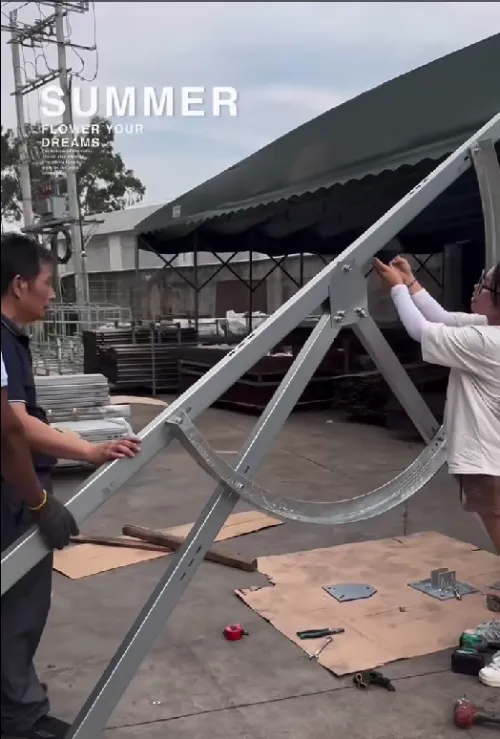

工場での事前組立と検査

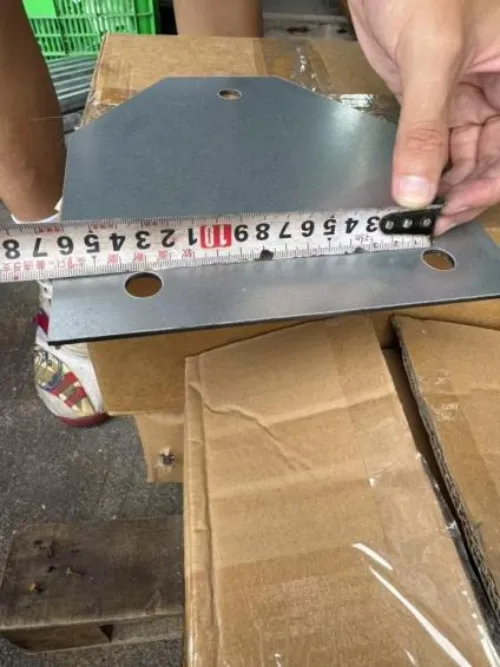

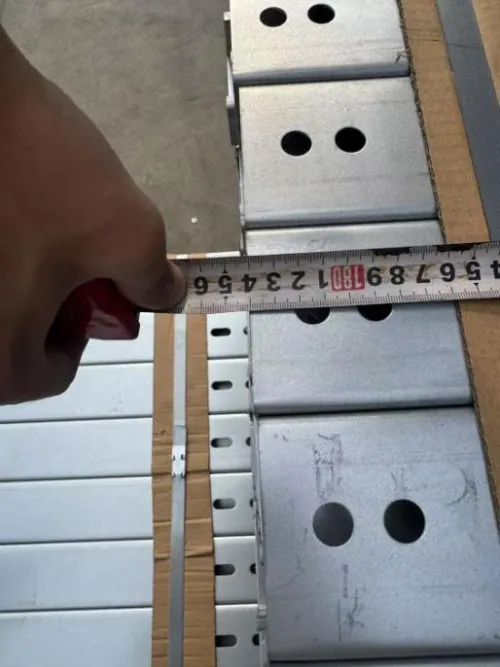

すべての製品は出荷前に組み立て前検査を受けます。角度、寸法、厚さなどの重要なデータを検証し、納品された商品がお客様の期待を満たすことを保証します。

よくある質問

Q: このブラケットはどの程度の傾斜角度に調整できますか?

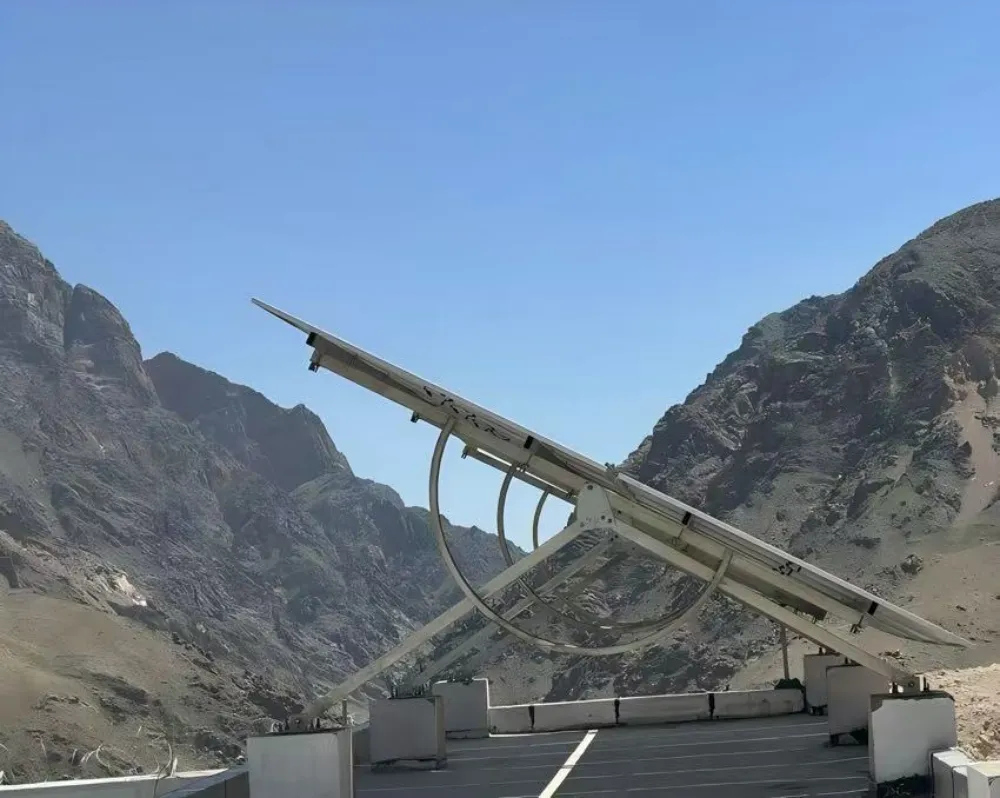

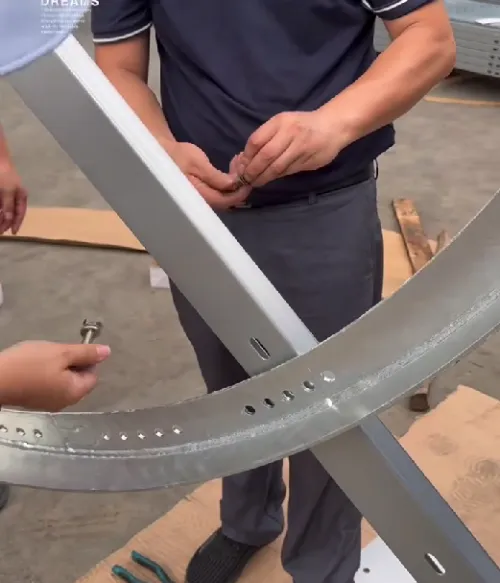

A: 標準の調整可能な傾斜範囲は 10° ～ 35° です。プロジェクトの緯度に基づいて、最大 40° までのカスタム最大角度が利用可能です。角度は半円弧状の長穴により手動でロックされます。角度設定後、ボルトを締めてください。追加の付属品は必要ありません。

Q: バラストまたは貫通タイプの取り付け?

A: これはバラスト付き取り付けシステムで、底部のコンクリート製カウンターウェイトで固定されています。屋根の穴あけ工事が不要で、屋根の防水層を傷めません。高風荷重プロジェクトの場合、穴あけ設置ソリューションはオプションです。

Q: 風荷重と積雪荷重の耐荷重はどのくらいですか?

A: 標準設計風荷重: 60 m/s。積雪荷重: 1.6 kN/平方メートル。

Q：平屋上と地上の両方に設置できますか？

A: 主にコンクリートの平屋上用に設計されています。硬化した平らな地面でも使用できます。柔らかい土壌に直接設置することはお勧めできません。地上プロジェクトにはコンクリート基礎が必要です。

Q: 沿岸の塩霧地域に適していますか?

A: 標準のアルミニウム プロファイルは、通常の湿気の多い条件に耐えます。耐用年数を延ばすために、海岸線から 5 km 以内の現場にはフル SS304 ボルト キットをお勧めします。

Q：取り付けはどのくらい難しいですか？どのようなツールが必要ですか?

A: モジュール式の組み立て済み設計。スパナやソケットレンチなどの基本的な手動工具のみが必要です。詳細な設置図が提供されます。特別な重装備は必要ありません。

Q: 設置後に傾斜角度を調整することはできますか?

A: はい。アーク ヒンジのロック ボルトを緩め、目標角度にリセットしてから、すべてのボルトを締め直します。

Q: 保証期間は何ですか?

 A: アルミニウム構造部品には 12 年間の保証が付いています。延長保証オプションは交渉可能です。

Q: 生産リードタイムはどれくらいですか?

A: 通常、入金の受領後 7:15 営業日ですが、注文総量に応じて異なります。
