ミニレールクイックインストールソーラーマウントシステム

長期屋外使用向けのプレミアム原材料基準

サプライヤーからのミニレールクイックインストールソーラーマウントシステムの各部分厦門名誉エネルギー航空宇宙グレードの 6005-T5 アルミニウム合金をメインプロファイルとして厳密に採用し、二層陽極酸化防食処理が施されています。この工業レベルの表面処理は、複数の実用的なメリットをもたらします。

構造と材質

本体プロファイル: 6005-T5 アルミニウム合金、陽極酸化防食処理。 U 字型のレール溝は、前の写真に示されているクイックインストール クランプと完全に一致します。

底部ファスナー: ステンレス鋼のセルフタッピングネジと EPDM 防水ゴムガスケットが装備されています。ブラケットは、元の屋根の防水層を損傷することなく、カラースチールタイルの表面に直接固定できます。

標準利用可能な長さ: 120mm、150mm など ご要望に応じてカスタムサイズの長さもサポートされます。

設計上の主な利点

1. 軽量構造と低コスト化

従来の長さ 4 メートルのフルサイズ アルミニウム ガイド レールは、原材料のアルミニウムを過剰に消費し、輸送に大きな負荷をもたらします。当社のミニレールクイックインストールソーラーマウントシステムは、一点支持設計を採用しています。アルミニウムの消費量を約 60% 削減します。

2. 超高速オンサイト設置

高所取付作業も1人で完了します。セルフタッピングネジで短いレールをロックするだけです。対応するクイックリリースクランプと連携すると、ソーラーパネルをレールの溝にまっすぐに所定の位置にはめ込むことができ、事前にネジを切ったボルトの位置決めは不要になります。各ショートレールは屋根の傾斜や母屋間隔の偏差に適応するように個別に調整できます。

3. 非破壊かつ防水の屋根取り付けソリューション

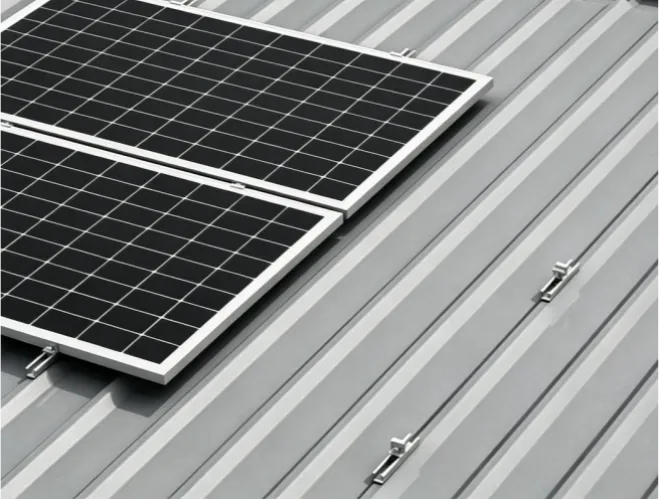

フルレングスの底部ゴム製ガスケットがすべてのネジ穴を完全に覆い、開けられた開口部からの雨水の漏れを防ぎます。このミニレールクイックインストールソーラーマウントシステムは、立ち継ぎ屋根、アンギュラーロックタイル、工場建物用の台形カラー鋼板など、複数のタイプの金属屋根に適合します。

4.幅広い互換性

レールには標準の 40 ミリメートルの開口溝が付いています。世界市場で入手可能な主流のソーラーパネルのミッドクランプおよびエンドクランプで動作し、厚さ30mmから40mmの範囲の太陽光発電モジュールフレームに適合します。

ミニレールクイックインストールソーラーマウントシステムの設置方法

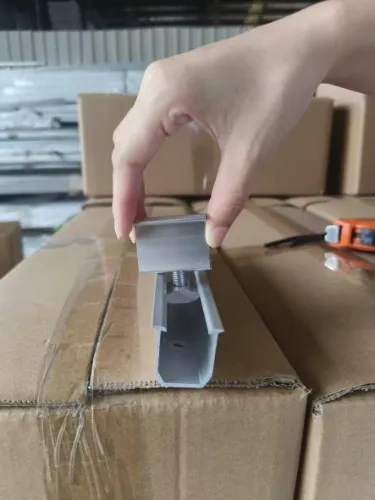

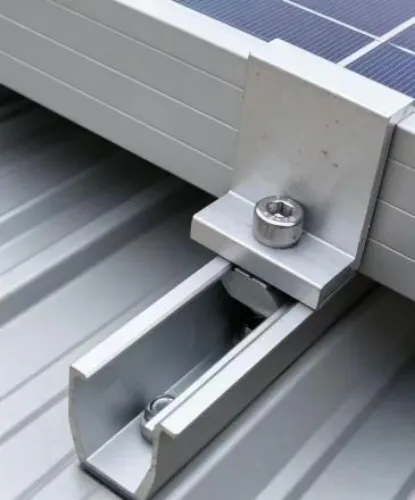

ミニU字ショートレールの組立は簡単です。セルフタッピングネジを屋上に打ち込んでレールを固定し、ミッドクランプまたはサイドクランプをレールにスライドさせてソーラーパネルを固定します。

サンプル検査

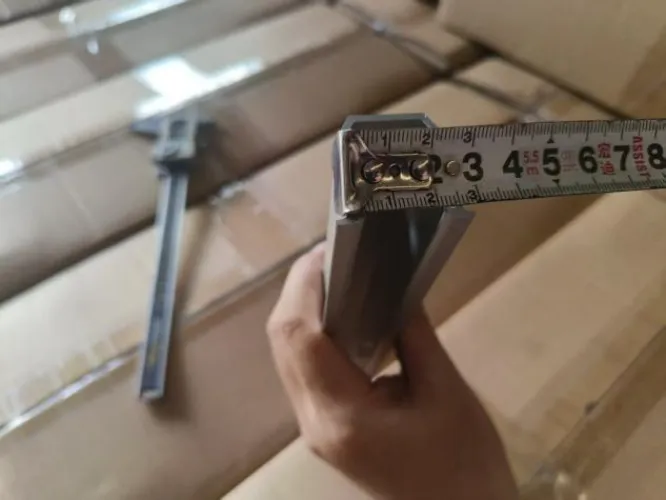

製品は出荷前に試組立を行い、寸法を厳密にチェックします。

厦門名誉エネルギー は、専門的な指導、正確な見積もり、信頼できる品質の製品を提供します。
