PV ルーフ Kliploks: プロファイルに一致し、正しく取り付けます

Hエネルギーについて、専門のサプライヤー太陽光発電設置システムのアクセサリ。ルーフクリップロックから適合するレールまで、当社はあらゆる種類のワンストップソリューションを提供します。当社の kliploks は、アングルタイプ、スタンディングシーム、台形、および最新の統合設計をカバーしており、市場で主流のほぼすべての異形鋼板と互換性があり、非標準のカスタマイズも可能です。レール側では、さまざまな荷重とスパンの要件を満たすために、さまざまな仕様の高強度アルミニウム レールとステンレス鋼コネクタを在庫しています。 EPC 会社、設置業者、または実際に料金を支払う人であっても、Xiamen Honor Energy は堅実な製品と迅速で手間のかからないサポートを提供します。

さて、屋根用クリップロックについてですが、その主な仕事は非常に単純です。鋼製屋根の盛り上がった尾根に噛みつき、PV レールとパネル システム全体を支えます。少し分解してみましょう。
まず、パネルを所定の位置にしっかりと固定します。重要なのは、雨や風など、どんな天候でもモジュールがしっかりと固定されるようにすることです。
2 番目に、これはアングルタイプおよびスタンディングシーム屋根にとって大きな問題ですが、これらのクリプロックにはドリル穴が 1 つも必要ありません。穴がないということは漏れがないということです。屋根の元の防水性をそのまま維持します。これは、工場や倉庫の屋根を扱うときにまさに求められるものです。これにより、大規模な工業用屋根や倉庫の屋根に適しています。

耐風性の向上 – 一部のクリップロックはアンチリフトタイプとして特別に設計されており、嵐の強い揚力に対して追加の保持力を提供します。

さまざまなリブプロファイルに対応 – kliploks はスチールシートリブの正確な形状とサイズに合わせてカスタムメイドできるため、確実にぴったりとフィットします。
これら以外にも、クリプロックは台風防止システム、雪滑り防止装置、さらには屋根の装飾アルミニウムパネルの固定にも使用されています。

ルーフクリップロックの主な特徴

防水性への妥協なし – これが最大のセールスポイントです。穴を開けないので、本来の防水膜がそのまま残ります。特にスタンディングシームクリップロックは、ロックされたエッジに直接食い込み、事実上漏れのリスクを排除します。



迅速な取り付け – 多くのコンポーネントは工場で事前に組み立てることができます。現場では、所定の位置にクリップしてボルトを締めるだけです。これにより、時間と労力の両方が節約されます。
軽量で耐食性 – ほとんどのクリップロックはアルミニウム合金 (6063-T5 や 6005-T5 など) で作られており、表面は陽極酸化処理されています。屋根に余分な負荷をほとんど加えず、1000 時間以上の塩水噴霧テストに合格します。



しかし、欠点もあります。クリプロックは非貫通性ではありますが、屋根に永久的に接着されるわけではありません。長期にわたる風雪、地震による荷重により、徐々に緩んだり、剥がれたりする場合があります。したがって、定期的な検査が不可欠です。
耐荷重を事前に確認する必要があります – プロファイル鋼屋根の耐荷重には限界があります。太陽光発電システムからの追加重量は、元の設計荷重を超えてはなりません。業界の慣例では、新しい荷重に対して約 0.15 kN/m² が推奨されています。実際には、パネルと取り付けシステムの合計重量は通常、1 平方メートルあたり 20 ～ 35 kg の範囲になります。設置前に必ず元の構造図を入手し、荷重検証を行ってください。

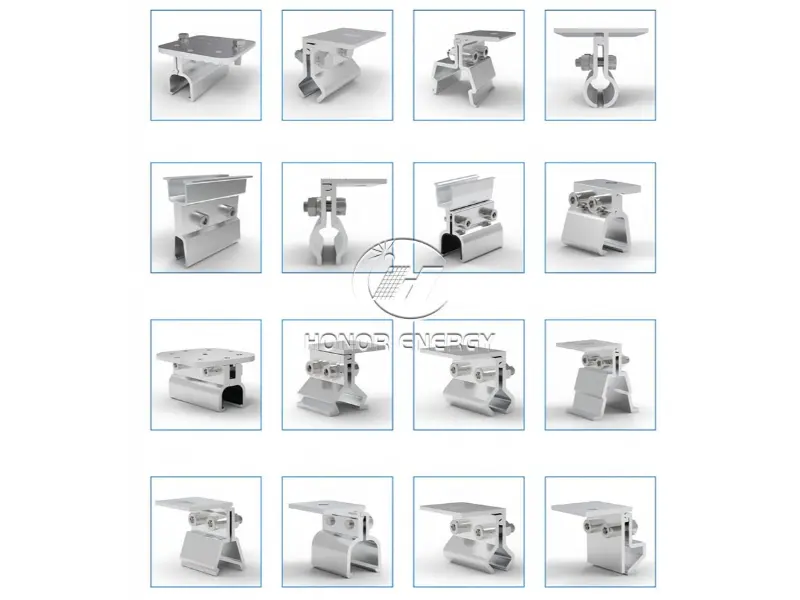

屋根用クリップロックの主な種類

kliplokの選択は、鋼板のプロファイルに完全に依存します。リブの形状が異なると、異なる kliplok 設計が必要になります。

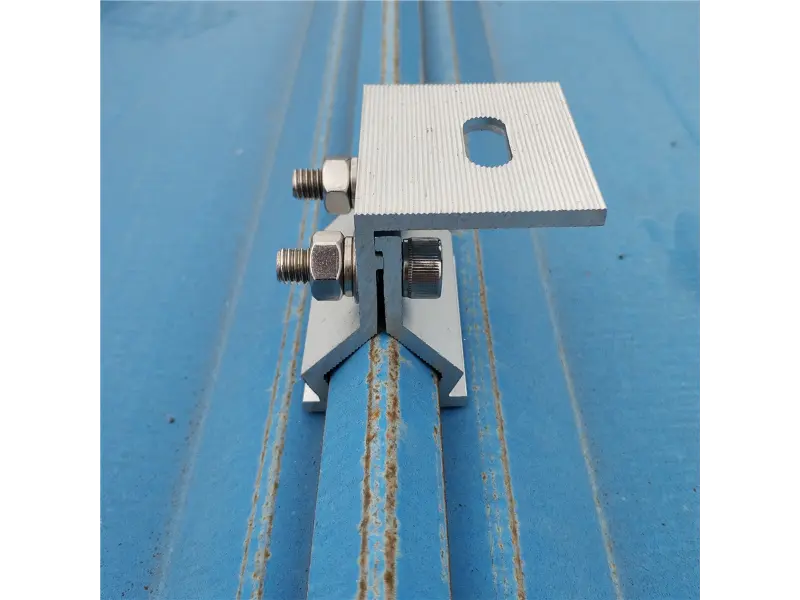

アングル型クリップロック

適合する屋根プロファイル: アングルタイプのプロファイル鋼板 (一般的なモデル: 470、760、820 など)。
アングルタイプのシートには角度のあるリブが付いており、クリプロックが掴むのに最適な形状です。私たちのクリップロックには、その肋骨にぴったりと噛み付くように設計された顎が付いています。そして最も優れている点は何でしょうか？屋根に穴一つ開けません。取り付けは簡​​単です。アルミニウムのクリップロックをリブの上に置き、ボルトを締めます。
現在では、マウント レールの必要性を完全に排除した一体型アングル タイプの kliplok が利用可能になり、モジュールを kliplok に直接固定できるため、設置時間を大幅に短縮できます。

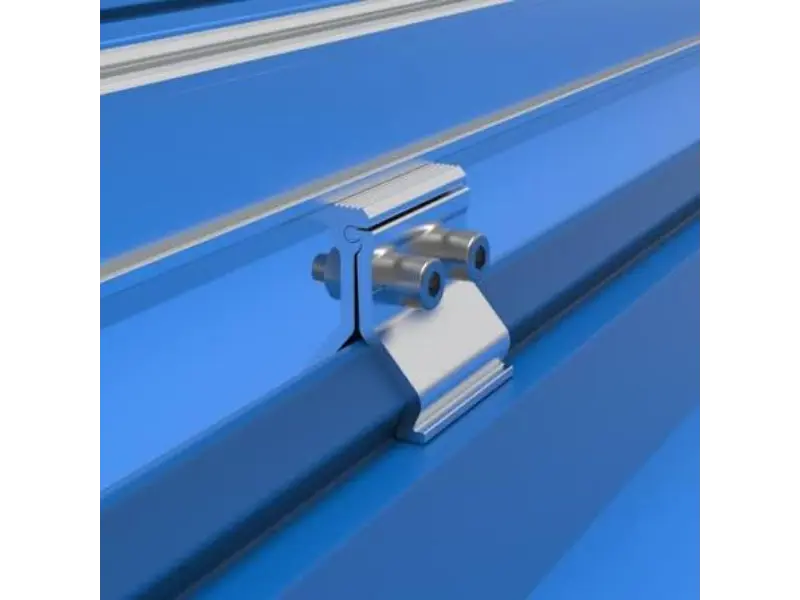

スタンディングシームクリップロック

適合する屋根プロファイル: スタンディングシームプロファイル鋼板 (一般的なモデル: 400、430 など)。
これらのシートのリブは垂直に立ち上がり、噛み合っています。クリップロックは垂直の縫い目に固定するだけで、貫通する必要はありません。合肥市 BOE 半導体屋上太陽光発電プラントのような実際のプロジェクトでは、カスタム設計のスタンディングシーム クリプロックが取り付けシステムに使用されました。



台形 (T 型) クリップロック

適合する屋根プロファイル: 台形プロファイル鋼板。
台形シートには、アングル タイプやスタンディング シーム タイプのような複雑なロック機能のない、シンプルな台形形状のリブが備わっています。これらのリブは信頼性の高いクリプロッキングポイントを提供しません。したがって、現在の標準的な方法では、鋼板を貫通して下の母屋に固定するセルフタッピングネジを使用します。
マイナス面は明らかです。ドリルで穴を開けると防水層に穴が開き、漏水経路が生じる可能性があります。台形屋根の場合は、追加の防水対策が重要です。クリップロックと鋼板の間に EPDM ゴムパッドを取り付け、すべてのネジ穴の周囲に耐候性の構造用シリコーンシーラントを塗布します (耐候性は 10 年以上あります)。 2023 年、南通市の台風により 12 件の太陽光発電プロジェクトが倒壊しました。失敗の 60% 以上は、掘削箇所の腐食と破壊によるものでした。



統合されたクリップロック

これは、取り付けレールを排除した新しいデザインです。クリップロックは一体成型で軽量かつ強度に優れています。 PV モジュールは kliplok に直接取り付けることができるため、材料コストが節約され、耐荷重能力が向上します。





選択と取り付けのヒント

クリップロックのタイプを屋根のプロファイルに合わせる – アングルタイプのクリップロックは台形シートには使用できません。また、T タイプのクリップロックは他のプロファイルには適していません。ミスマッチは緩みや漏れの原因となります。
ボルトをあまり強く締めすぎないでください。通常は 20 ～ 30 N·m を目標とします。それ以上進むと鋼板が潰れてしまい、防水性が損なわれてしまいます。
念のためシーラントを省略しないでください。クリップロックと屋根の間の小さな隙間はまさに水が侵入する場所なので、適切に埋めてください。
また、雨の日の作業は避けてください。湿気はシーラントの粘着力を殺し、それが後で漏れの原因となります。

最後に、定期的なチェックを続けてください。ボルトとシーラントは 6 か月ごとに一度やり直し、大きな嵐や大雪の後には必ず追加のラウンドを行ってください。
大きさに騙されないでください。kliplok が重労働を行ってくれます。タイプを正しく選択して適切に取り付けると、高速で漏れがなく、信頼性の高いシステムが得られます。間違った解釈をすると、発電量が低下したり、屋根が損傷したり、さらに悪いことにパネルが外れたりして、その代償を払うことになります。コツは簡単です。クリップロックを屋根に合わせ、適切に締め、メンテナンスを怠らないことです。
