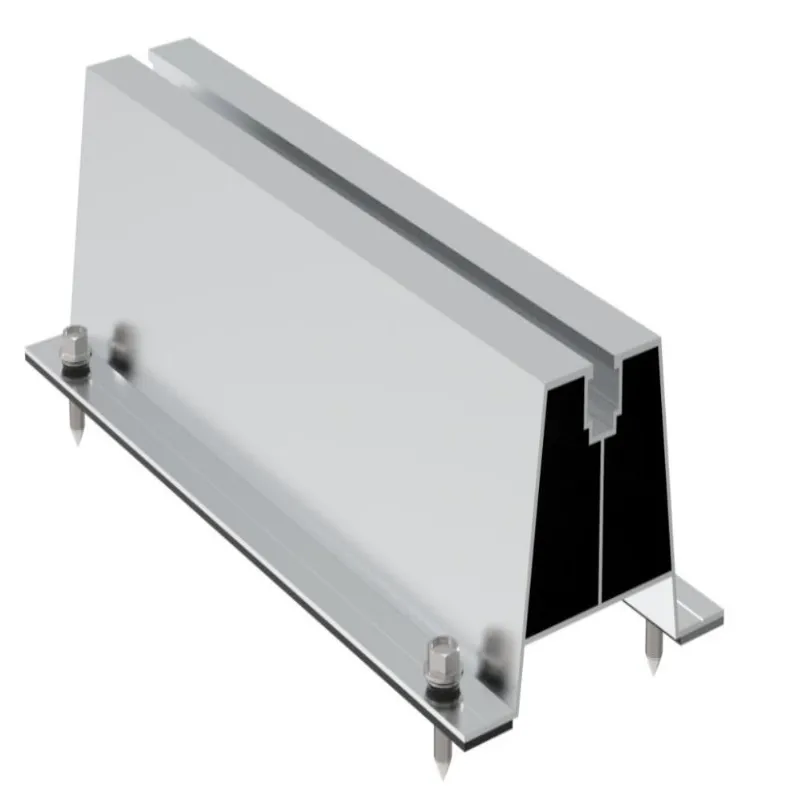

U70 アルミニウムソーラーマウントレール

Xiamen Honor Energy の U70 アルミニウム ソーラー マウント レールの卸売調達。沿岸の塩水噴霧環境、降雨地帯、高温地域、霜が降りやすい場所でも信頼性の高いパフォーマンスを発揮します。ただし、追加の保護処理を適用しない限り、化学腐食が激しい現場には適していません。 U70 モデルとは別に、U30 や U50 などの代替バージョンも提供しています。さらに、実際の現場の状況に基づいて、専門的な技術的な推奨事項を提供できます。

製品仕様

利点

費用対効果の高いミニレール設計により、アルミニウムの消費量と屋根の負荷が軽減されます。

現場での迅速な設置により、大規模な商業用屋上プロジェクトの人件費を節約できます。

防水EPDMガスケットを使用し、台形/波形金属屋根に完璧にフィットします。

高強度 6005 T5 アルミニウム合金、優れた風雪荷重性能。

ユニバーサル T スロット、ほとんどの PV クランプおよびソーラー モジュールと互換性があります。

長さが短く、梱包や輸送に便利で、変形のリスクが少ないです。

U70 アルミニウム ソーラー マウント レールの取り付け方法

ステップ 1: 金属屋根の下の母屋を見つけて、穴あけ位置に印を付けます。ネジは屋根シートだけでなく母屋にも固定する必要があります。

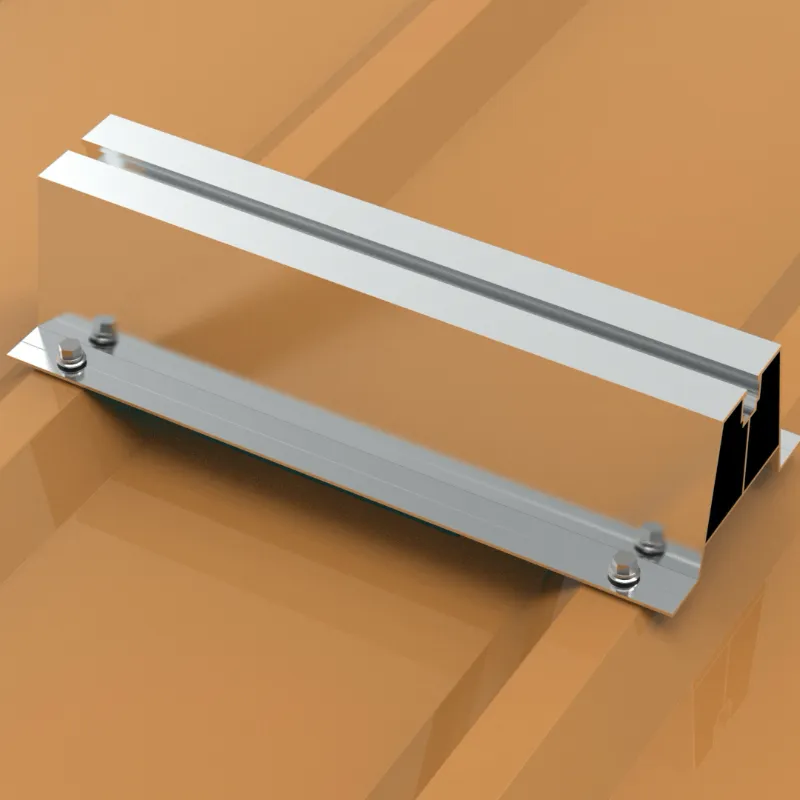

ステップ 2: U70 レールをマークされた位置に配置します。 EPDM防水ガスケットを使用して母屋をセルフドリルネジで固定します。必要なトルクで締め付けます。

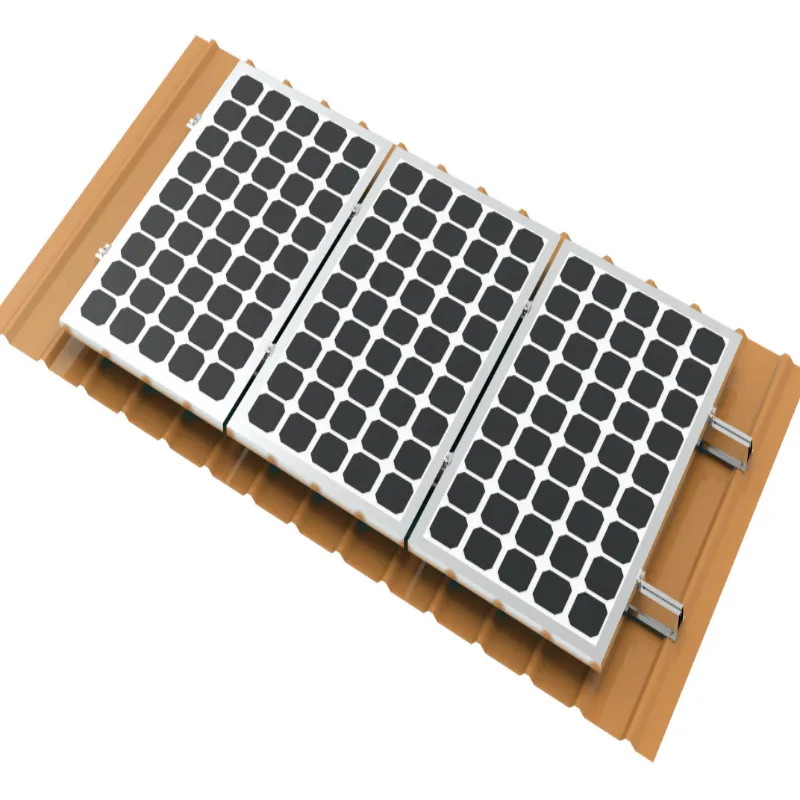

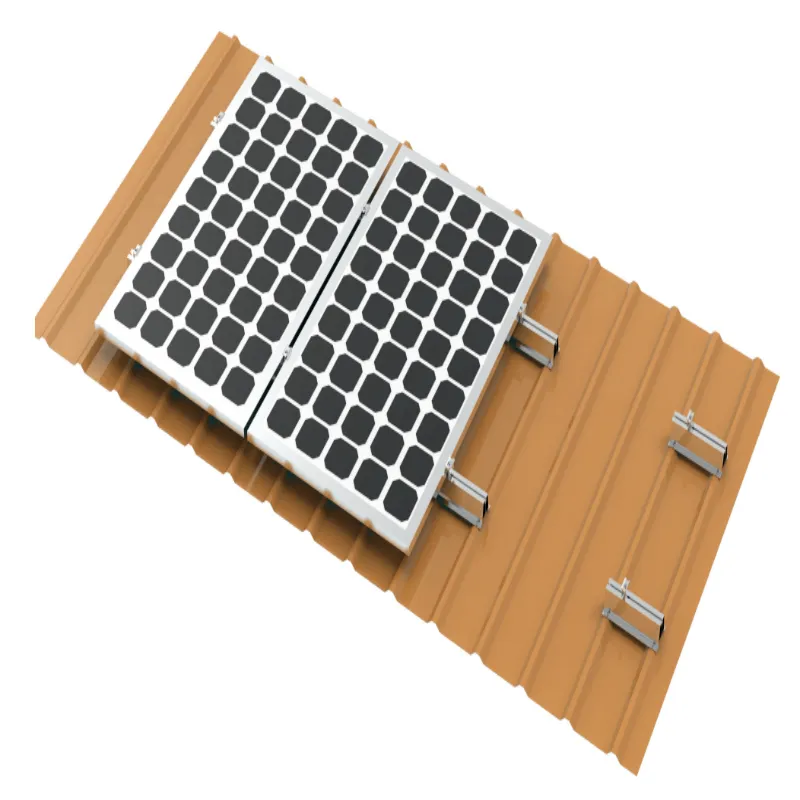

ステップ 3: ソーラーモジュールの寸法に従って複数の U70 レールを配置します。モジュールのすべての角がレールでサポートされていることを確認します。 PV モジュールを U70 レールの上部に置きます。

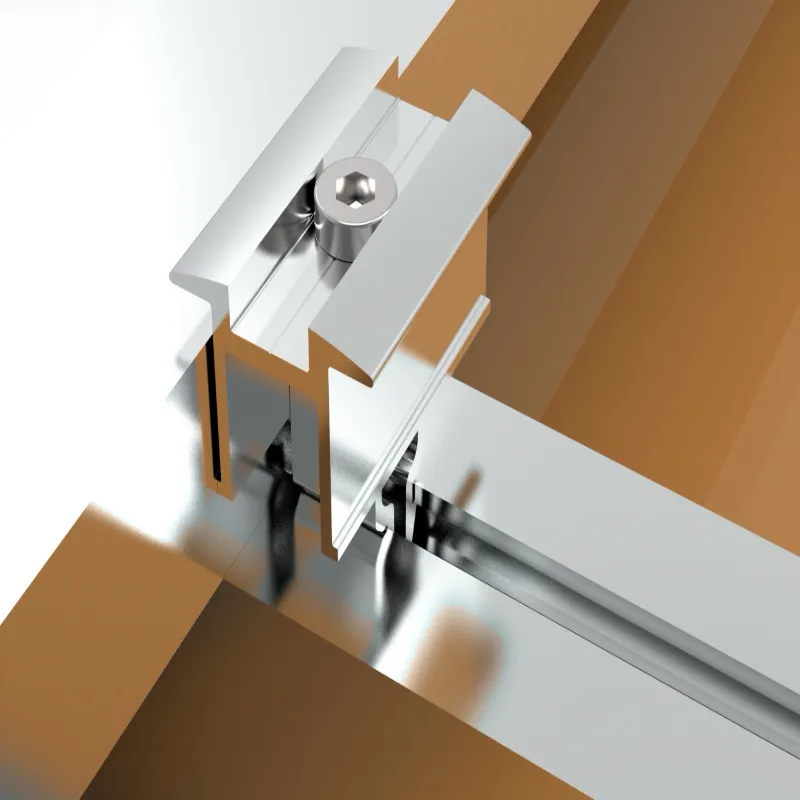

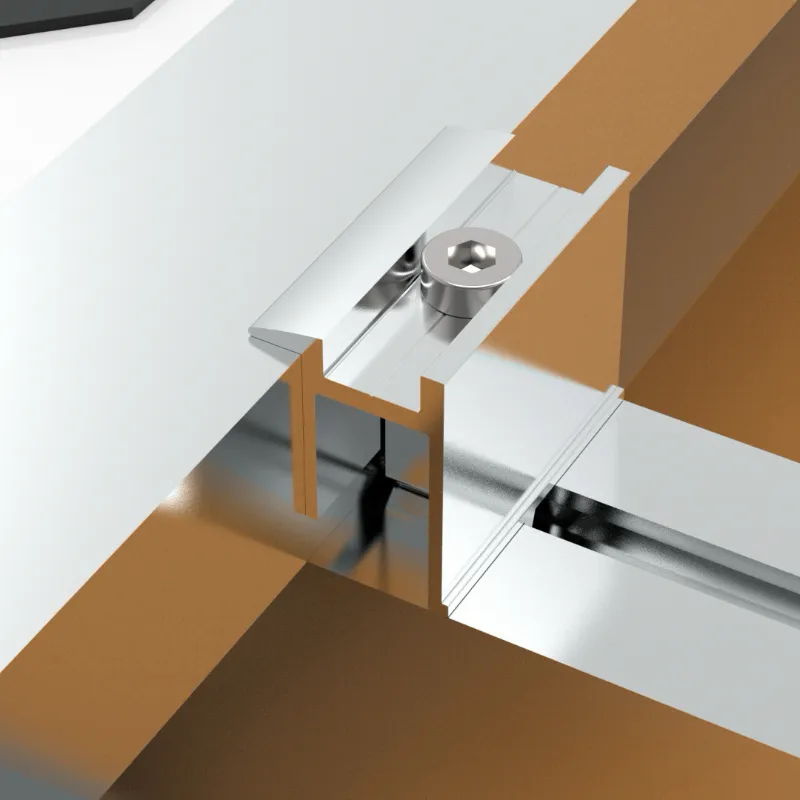

ステップ 4: クイック インストール エンド クランプとミッド クランプを取り付け、指定されたトルクで締めてモジュール フレームをしっかりと保持します。

ステップ 5: すべてのネジのトルクとガスケットの完全性を再確認します。インストールが完了しました。

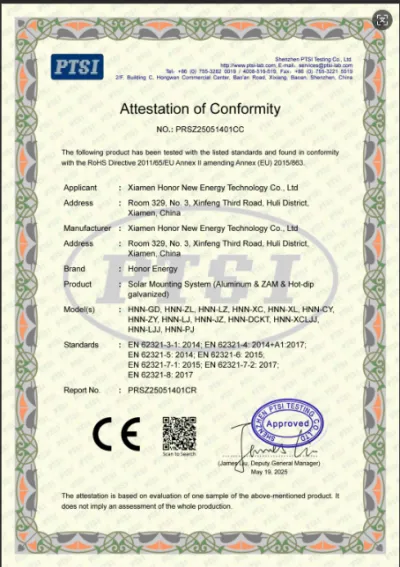

認証

当社の U70 アルミニウム ソーラー パネル レールは、品質管理の下で製造され、ISO9001 規格の認定を受けています。

船が出てしまいました。

U 型ミニ レールは長さが短いため、輸送中の商品をきれいに保ち、変形を防ぐために、カートンに梱包され、木製パレットに固定されます。

よくある質問

Q1: このU字型ミニレールはどのような屋根に適していますか?

A: 主に台形および波形の金属屋根用に設計されています。屋根の母屋にネジを固定する必要があります。母屋のない薄いシートやコンクリートの平らな屋根には適していません。

Q2: レールの材質と表面仕上げは何ですか?

A: 陽極酸化表面処理を施した 6005 T5 アルミニウム合金で、屋外での長期使用に適した優れた耐食性を備えています。

Q3: 保証期間は何ですか?

A: レールの材質保証は 10 年間です。設置に起因する損傷および人為的損傷は除きます。

Q4: 設置時に溶接は必要ですか?

A: 溶接はまったく必要ありません。セルフドリルネジでレールを固定し、T ボルトとクランプで PV モジュールを固定します。すべての接続はボルトオンです。

Q5: 延長するにはレールを接続する必要がありますか?

A: スプライス コネクタは必要ありません。短いセクションのミニレールとして、太陽電池モジュールの各コーナーの下に直接配置されます。

Q6:梱包方法は何ですか? A: レールはカートンに梱包され、輸送中の変形を防ぐために木製パレットに固定されています。

Q7: どの太陽光発電モジュールが互換性がありますか?

A: フレーム高さ 30 ～ 45 mm のほとんどの主流の PV モジュールと互換性があり、対応するミッド クランプおよびエンド クランプと一致します。

Q8: 風荷重性能は信頼できますか?

A: 風荷重性能は母屋のレイアウトとネジの位置によって異なります。ネジは屋根シートだけでなく、スチール母屋にも固定する必要があります。地域の風荷重要件を満たすために、設計された間隔に従って構築します。

Q9: レールを顧客指定の長さに切断できますか?

A: カスタムカットサービスが利用可能で、長さの公差は±2mmです。ご希望の寸法をお知らせください。
