ミッドクランプとエンドクランプ

正直に言うと、太陽光発電設置システムについて話すとき、レール、支柱、基礎に注目が集まります。しかし、実際にソーラーパネルを所定の位置に固定する部品はクランプです。ミッドクランプとエンドクランプアンプ。 Xiamen Honor Energy では、このビジネスに長く携わってきたので、クランプが故障するとアレイ全体が問題になるということを理解しています。

ミッド クランプとエンド クランプとは正確には何ですか?なぜ両方が必要なのでしょうか?

正直に言うと、どちらも太陽電池パネルをレールに固定するという同じ中心的な仕事をしています。しかし、どこに座るかがすべての違いを生みます。中間クランプは 2 つのパネルの間に挿入されます。

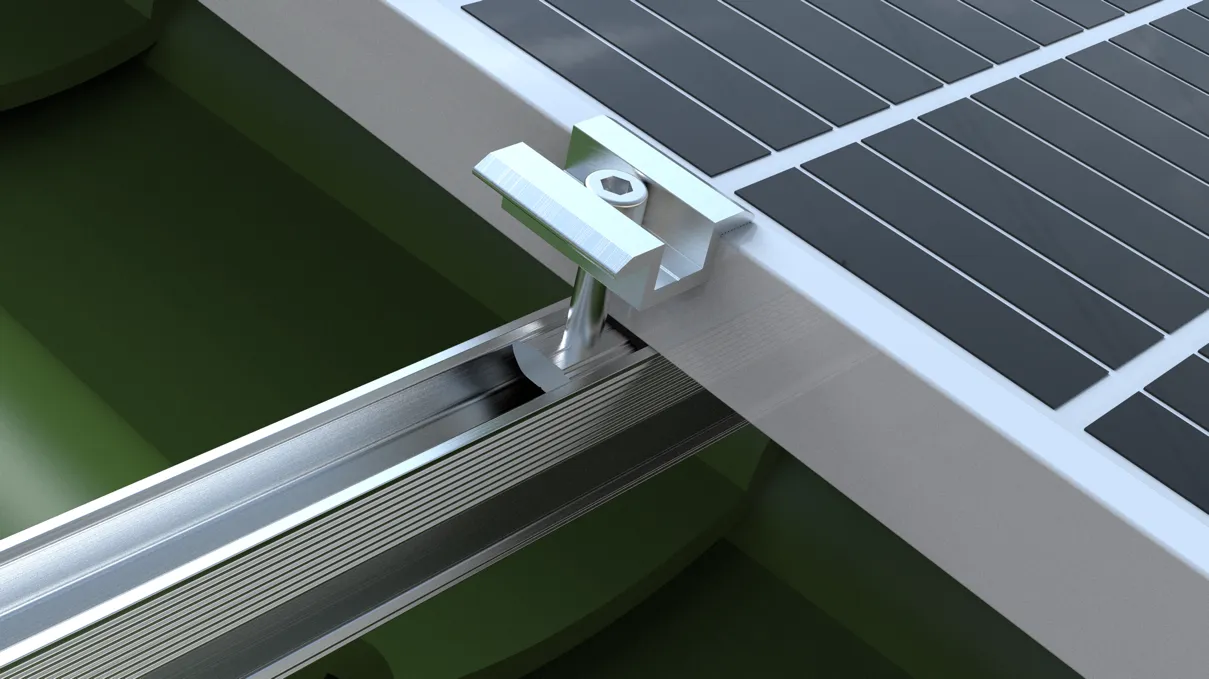

これを想像してください。左側と右側に 1 つのパネルがあり、中間のクランプが隙間にぴったりと収まり、両方の端を同時に掴んでいます。均等な間隔を保ち、パネルの位置がずれるのを防ぎ、すべてを下のレールにしっかりと固定します。すべてのパネルには、これらが 2 つ (両側に 1 つ) 必要です。 End clamps are the bookends.これらは各行の最初と最後に移動し、最初と最後のパネルの外側の端だけをつかみます。彼らの仕事は、風が吹いたときに列全体が横に滑らないようにすることです。これらがなければ、パネルの列は時間の経過とともにゆっくりと緩んでしまうでしょう。わかりやすく言うと、中間クランプが接続し、エンドクランプがキャップをします。両方を使用しないと、アレイが長く一緒に維持されなくなります。エンド クランプ (サイド クランプまたはエッジ クランプとも呼ばれる) は、パネルの各列の外側の端に取り付けられます。各エンドクランプは 1 つのモジュールの外縁のみを保持し、強風や振動下で列全体が横に移動するのを防ぐ「キャップ」として機能します。エンド クランプは 1 つのパネルのみを掴むため、ミッド クランプよりも慎重な設計が必要です。適切に設計されていないと、荷重がかかると回転したり、フレームから滑り落ちたりする傾向があります。簡単に言うと、中間クランプはパネル間の接続を処理し、エンドクランプはエッジを処理します。個々のパネルの列を単一の固体構造にするには、両方が必要です。

仕様

市場のほとんどのパネルと互換性があります。当社のミッド クランプとエンド クランプは、最大限の互換性を実現するように設計されています。主流の太陽電池モジュールのフレーム厚さは 30mm ～ 50mm であり、当社の製品はほぼすべての厚さをカバーしています。標準ミッドクランプサイズ (モジュール厚さ): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm 標準エンドクランプサイズ (モジュールフレーム高さ): 35mm / 40mm / 45mm / 50mm クランプ長さ: 標準 40mm、50mm、60mm – ご要望に応じてカスタム長も利用可能です。パネル間隔 (ミッドクランプ): 20mm、26mm、28mm など。単一モデルで 30/34/38/42mm または 35/40/45/50mm をカバーする調整可能なミッドクランプと調整可能なエンドクランプも提供しています。倉庫内の SKU が減り、現場での頭痛の種が減ります。

材質と仕上げ

アルミニウムボディ、ステンレススチールハードウェアクランプは屋外に設置され、太陽、雨、そして毎年の温度変化にさらされます。材質が合わないと3～5年で錆びてしまいます。当社のミッド クランプとエンド クランプは、PV 取り付け業界で最も実績があり、広く使用されているアルミニウム合金 6063-T5 で作られています。高い引張強度、軽量、優れた耐食性を備え、屋外環境での耐用年数は 20 ～ 25 年です。表面処理は陽極酸化処理（酸化膜厚8～10ミクロンの天然銀またはクリア仕上げ）です。この薄膜により耐食性が飛躍的に向上します。特別な要件に応じて、黒色陽極酸化または電気泳動コーティングも利用できます。ハードウェアはステンレス鋼 304 または 316 で、ボルトとナットは錆びず、アルミニウム部品は良好な形状を保っています。滑り止めパッドは EPDM ゴム (エチレン プロピレン ジエン モノマー) でできており、クランプとモジュール フレームの間に配置されます。これらのパッドには 2 つの目的があります。1 つは摩擦を増やして風荷重によるパネルの動きを防止すること、もう 1 つはクランプ力を緩和してアルミニウム フレームの傷や変形を防ぐことです。 EPDM ゴムは耐紫外線性と耐老化性があり、-40 °C から 80 °C まで確実に性能を発揮します。

どのような種類を提供していますか?

ミッド クランプとエンド クランプは非常に簡単だと思うかもしれませんが、ほとんどの場合、実際にそうなっています。しかし、何年にもわたって、私たちは 1 つのサイズがすべてに適合するわけではないことを学びました。さまざまなプロジェクト、さまざまなパネル、さまざまな現場条件 - それらはすべて、少し異なるものを求めます。そこで、当社が在庫しているのは次のとおりです。標準ミッドクランプ – これらは主力製品です。これらは、世の中のプロジェクトの 90% で見られるような、従来のフレーム付き結晶シリコン パネルに適合します。モジュールの厚さは 30mm から 50mm まで対応します。 Nothing fancy, just solid and reliable.標準エンドクランプ – 同じ考え方ですが、外側のエッジ用です。同じ厚さ範囲で、同じ簡単な取り付けが可能です。彼らはやるべきことを正確に行い、それをうまく実行します。

調整可能なミッドクランプ

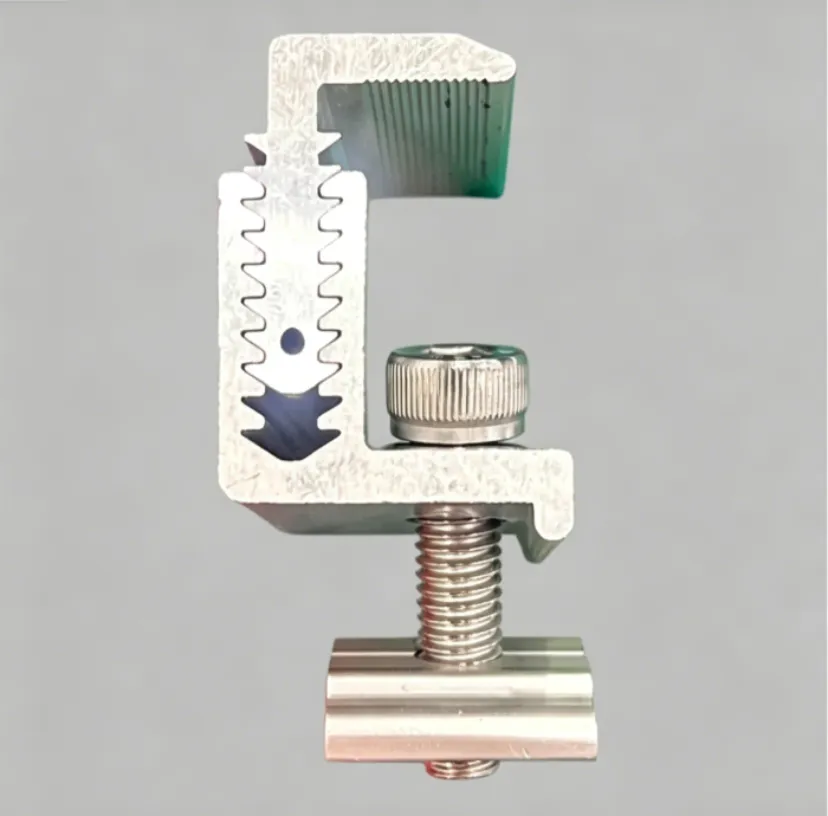

This is where things get clever. 1 つのクランプで、1 つのモデルで 30/34/38/42 mm または 35/40/45/50 mm の複数の厚さに対応します。必要な厚さを推測したり、4 つの異なる作業用に 4 つの異なる部品を在庫したりする必要はもうありません。 1 つのボックスを入手すれば、ほとんどのシナリオに対応できます。調整可能なエンドクランプ - 同じ調整可能なコンセプトですが、エッジの位置が異なります。行の端でも同じ柔軟性が得られます。薄膜のミッドクランプとエンドクランプは、少し特殊なものです。薄膜モジュールは標準の結晶パネルよりもはるかに薄く、厚さは 5 ～ 7.7 mm です。 Regular clamps just won't grip them properly.そのため、当社では、エッジを損傷することなく薄膜パネルをしっかりと保持できるように特別に設計された、より狭いジョープロファイルを備えた専用のものを製造しています。それが私たちのラインナップです。標準以外の厚さ、特定の長さ、特定の仕上げなど、標準製品以外のものが必要な場合は、カスタム加工も承ります。

インストール

シンプル、迅速、穴あけ不要 クランプの取り付けは簡​​単で、パネル自体に穴を開ける必要はありません。標準手順: レール (U チャネル、C チャネル、またはアルミニウム レール) を支持構造に取り付け、その上に PV パネルを置き、隣接するパネルの間に中間クランプを配置し、外側の端にエンド クランプを配置して、ボルトを締めます。各モジュールには 2 つの中間クランプが必要で、各列には 2 つのエンド クランプが必要です。推奨締め付けトルクはモジュールの厚みや現場の状況により異なりますが、8～15N・mです。 Too loose, and panels will shift in the wind;締めすぎると、モジュール フレームが損傷する危険があります。詳細な推奨トルクはすべての出荷品に同梱されています。

アプリケーション

屋上から地上マウント、カーポートから BIPV のミッドクランプとエンドクランプに至るまで、ほぼすべてのタイプの PV 設置で使用されます。分散型屋上 PV: 波形鋼板屋根、平らなコンクリート屋根、タイル張りの傾斜屋根 - クランプでパネルをレールに固定します。地上設置型太陽光発電所: 数万枚のパネルが、中間クランプと端クランプでパネルごとに接続されています。カーポートはどうでしょうか？同じ話です。パネルはカーポート構造に取り付けられ、クランプはいつもと同じようにすべてをしっかりと固定します。

BIPV は、パネルが実際には建物自体の一部であるため、少し異なります。でも、どうだろう？やはりクランプが必要ですね。それらはオプションではありません。

そして正直に言うと、使用しているモジュールが 1 枚ガラスか 2 枚ガラスか、平置きか傾斜かはあまり関係ありません。ミッド クランプとエンド クランプは、アレイ全体がバラバラになるのを防ぐ接着剤です。これらがなければ、ばらばらのパネルの山しかありません。

当社の製品を選ぶ理由

私たちはそれを表面化するつもりはありません。Xiamen Honor Energy は長年にわたって PV 設置ビジネスに携わってきました。私たちは太陽光発電設備のどこで問題が発生するかを正確に知っています。クランプは小さいかもしれませんが、人々が予想するよりも頻繁に失敗します。ネジの緩み、ゴムの劣化、陽極酸化コーティングの摩耗など、これらの詳細のいずれかがアレイ全体の安全性を損なう可能性があります。だからこそ、当社は素材に手を抜きません。6063-T5 アルミニウム、304 ステンレス鋼、EPDM ゴムはすべて実証済みの業界標準ソリューションです。適切な陽極酸化処理を行うと、屋外で 20 年間問題なく使用できます。当社の仕様は、市場に出回っているパネルの大部分（厚さ 30mm ～ 50mm）をカバーしており、基本的にはすべてカバーされています。カスタムサイズが必要な場合は、それも承ります。クランプは小さいです。 But don't underestimate them.期待を裏切らない信頼性の高いクランプが必要な場合は、お問い合わせください。
