ソーラー接続プレート

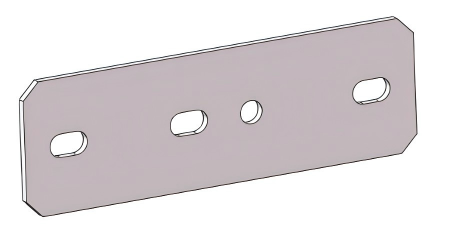

ソーラー接続プレートと呼ばれる部品は、基本的には厚い長方形のような形をした、丈夫で平らな金属片です。錆を防ぐためにコーティングされた高張力鋼で頑丈に作られています。非常に具体的で計画されたパターンで、たくさんのボルト穴が開けられています。その主な役割は、超強固なリンクであることです。これは、支持構造の 2 つの主要部分 (ソーラー パネルを支える水平梁と地面に固定される垂直柱) をボルトで締めてロックする頑丈なコネクタのように機能します。これらの部品をしっかりと結合することで、パネルと風からのすべての重量と力が構造全体を通って地面に安全に伝達されます。

接続方法

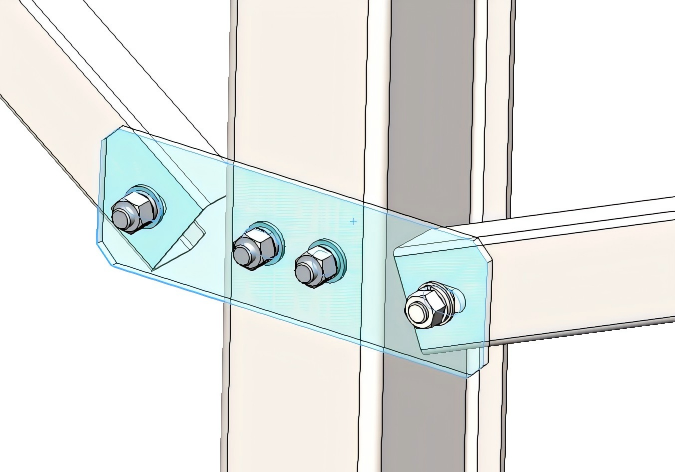

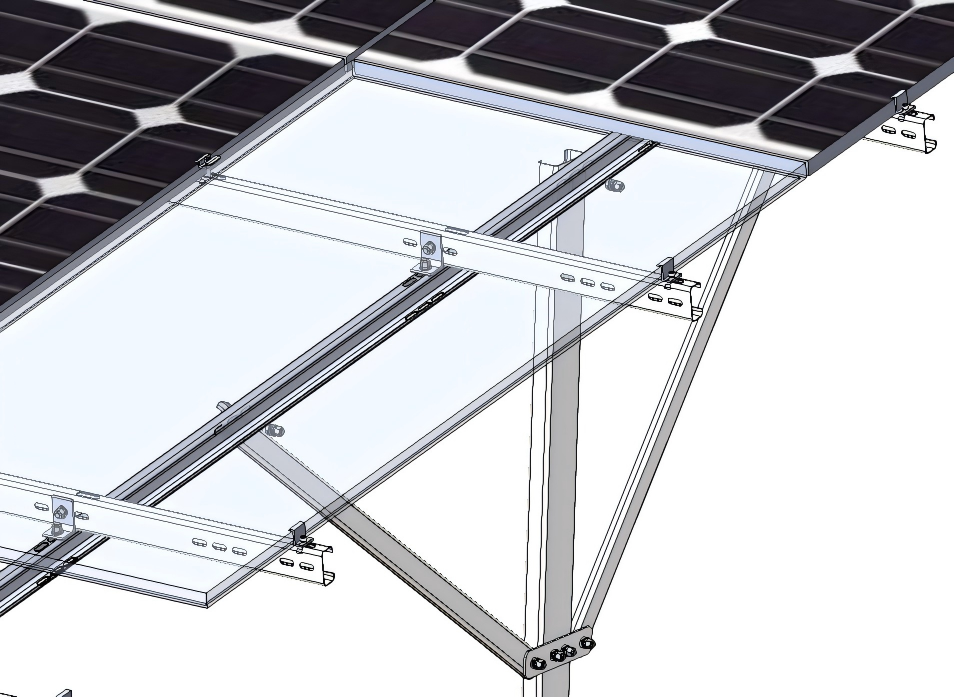

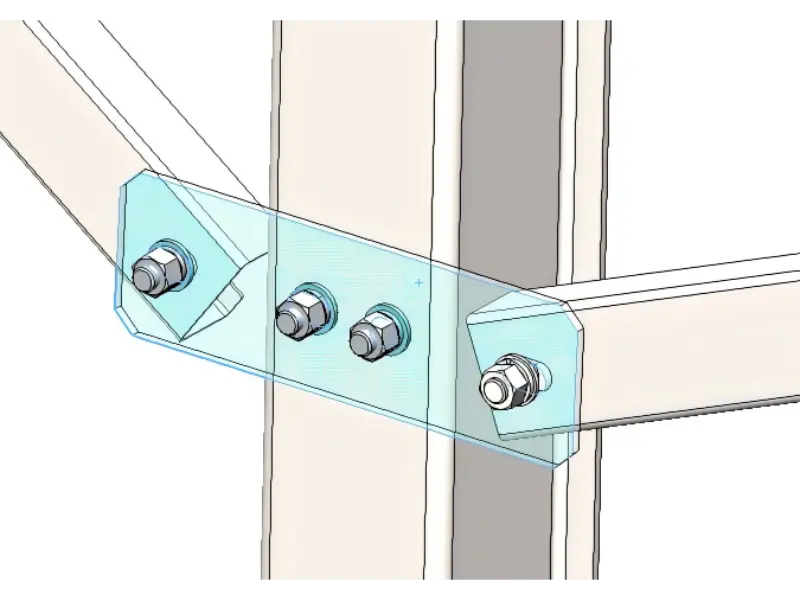

ソーラープレートの接続は、単柱の地面支持システムや、追加の斜めブレースを必要とする地面支持システムでよく見られます。これは、すべての力がメインコラムに効果的に伝達され、それによってメイン縦ビームの長さが補強され、所定の位置に固定されるためです。少なくとも 4 つの穴が必要です。1 つは斜めブレースを接続するための外側の穴、もう 1 つは主柱を接続するための中央の 2 つの穴です。

通常、支柱に固定する必要があるのは 2 本の傾斜したケーブルのみであるため、両側のソーラー マウント接続プレートの穴は通常、ペアで配置されています。中央の穴は通常、水平方向にペアで、または垂直方向にペアで配置されます。方向は異なりますが、応力分布は本質的に同じままです。現在、穴は通常、同じ水平線に沿った応力集中を避けるために垂直方向に配置されるように設計されており、それによって安定性が向上しています。

デザイン上の特徴

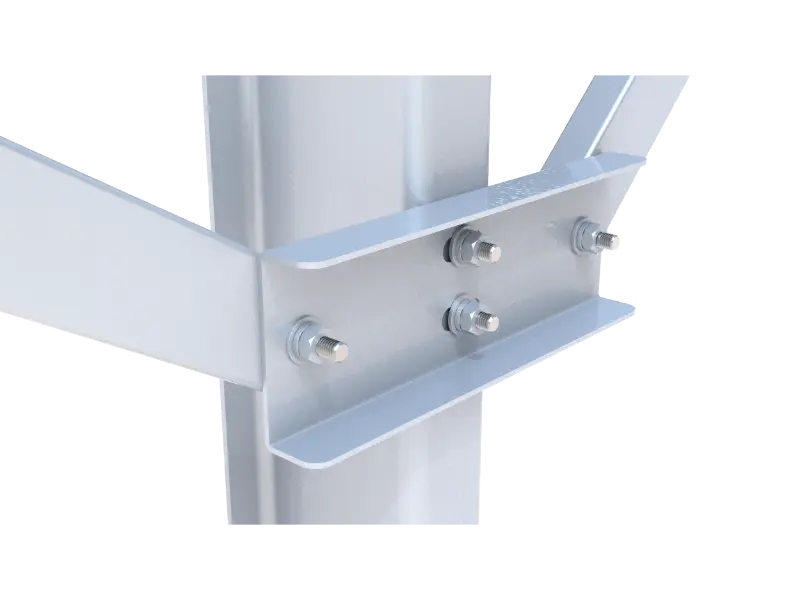

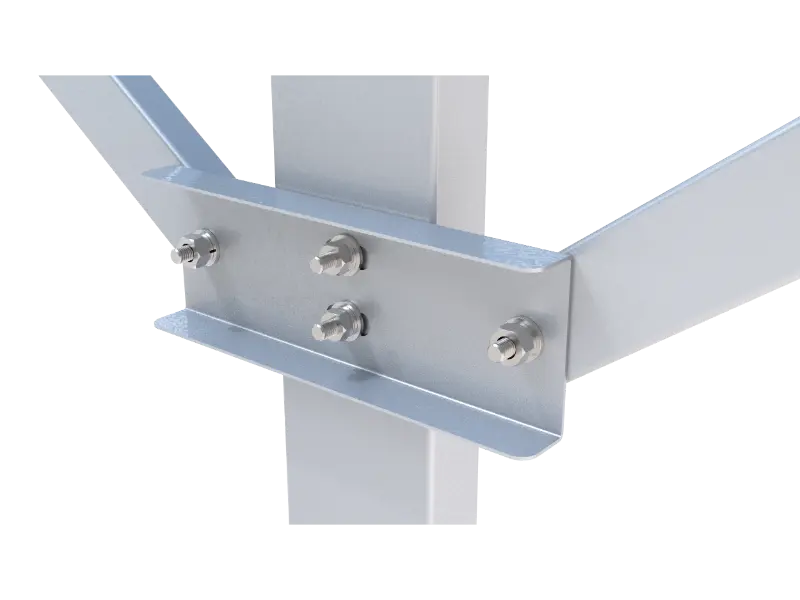

マウントソーラー接続プレートもスマートなデザインになっており、上端と下端が曲がったり折りたたまれたりしています。建築業者は、強風や雪が多い場所でこの形状をよく使用します。接続プレートの折り畳まれたエッジは、丈夫な輸送箱の補強されたコーナーと同じように機能します。これは見た目だけではありません。実際には、金属をより剛性の高い形状に固定し、曲げに耐えます。
