ソーラーマウント L フット

私たちは長年にわたり太陽光発電設置ビジネスに携わっており、ここ厦門名誉エネルギーでは、ソーラーマウント L-Foot の表面は、耐酸化性と屋外耐久性を向上させるために陽極酸化処理されています。コンパクトな L 字型構造の PV L フットは、ソーラーレールと支持構造物の間に安定した接続を提供します。 41×41 mm および 41×62 mm のプロファイルを含む一般的なソーラー取り付けレールと互換性があり、金属屋根システム、コンクリート屋根設備、地上設置型ソーラー取り付け構造で広く使用されています。

ソーラーマウントLフット構造

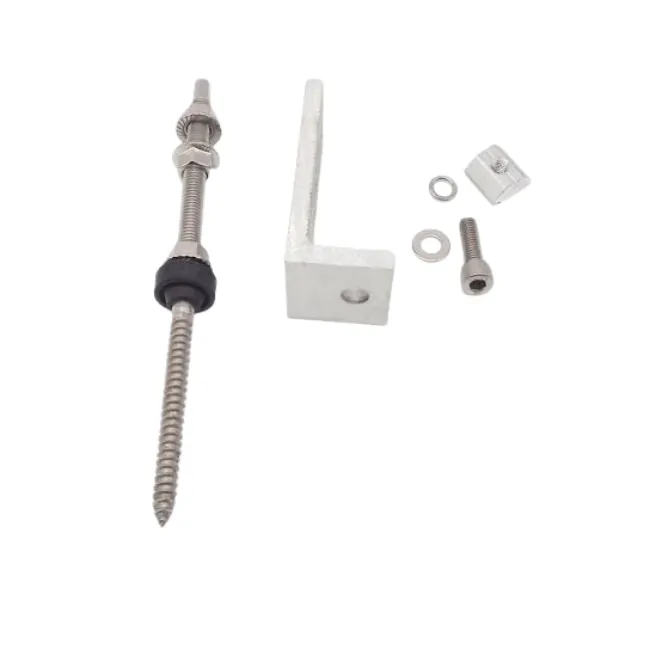

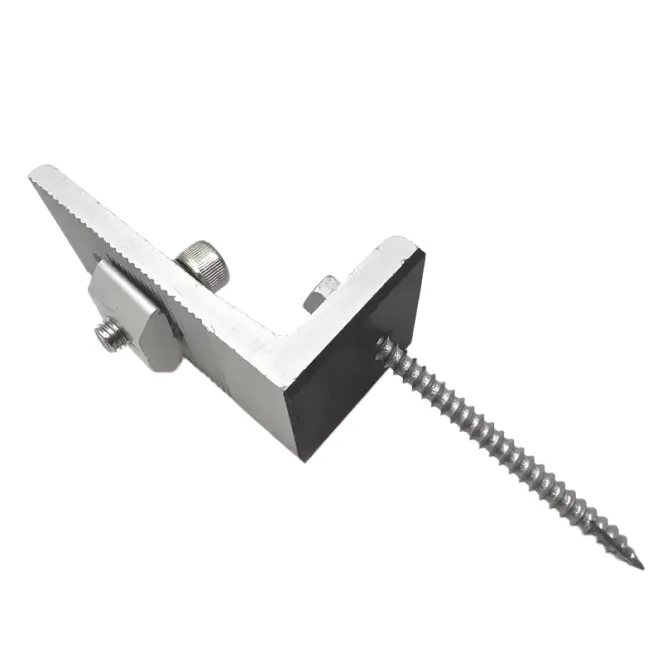

PV L フットは、太陽光発電レールを支持構造に接続するために太陽光発電設置システムで使用される直角ブラケットです。機械的負荷を太陽電池モジュールやレールから屋根や基礎に伝達します。

一般的なロード パスは次のとおりです。

太陽電池モジュール → レール → Lフット → 屋根構造・基礎

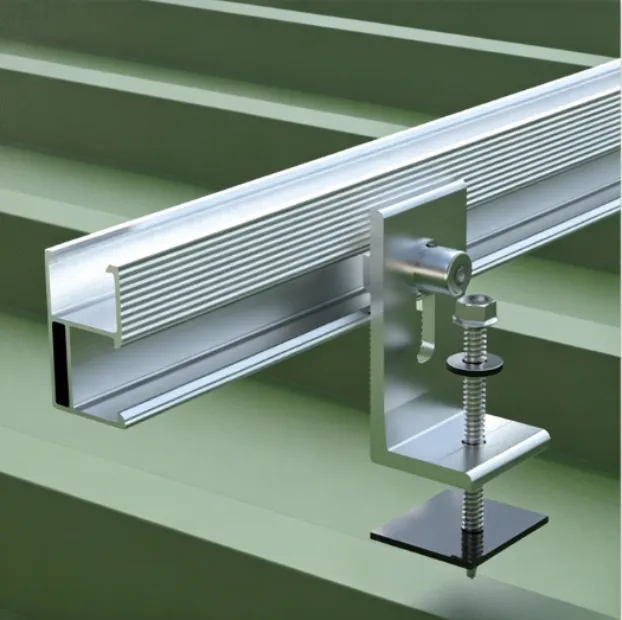

水平ベースは支持面に固定され、垂直セクションはボルトを介してソーラーレールに接続されます。スロット付きの設計により、設置中に位置調整が可能になり、レールの位置合わせとさまざまな屋根の状態との互換性が向上します。

材質と表面処理

6005-T5 アルミニウム合金

ソーラーマウント L フィートは主に 6005-T5 アルミニウム合金で製造されており、強度、軽量設計、耐食性のバランスが取れています。

陽極酸化された表面は保護酸化層を形成し、湿気、酸化、屋外環境への暴露に対する耐性が向上します。沿岸環境や腐食性の高い環境での用途の場合は、プロジェクトの要件に応じてステンレス鋼の代替品を選択できます。

製品の特徴

調整可能な接続設計

統合されたスロット設計により、L フットとソーラー レールの間の柔軟な位置決めが可能になり、さまざまな取り付け構造間での位置合わせの維持に役立ちます。

軽量アルミニウム構造

アルミニウム合金構造により、太陽光発電の取り付け用途に必要な機械的強度を維持しながら、コンポーネントの重量が軽減されます。そのため、コンポーネントの重量と設置効率が重要な考慮事項となる大規模な太陽光発電プロジェクトに適しています。

レールの互換性

太陽光発電設置用 L フィートは、以下のような一般的に使用される PV レールのプロファイルと互換性があります。

· 41×41 mm アルミニウム レール

· 41×62 mm アルミニウム レール

· カスタマイズされた鉄道システム

性能特性

構造荷重サポート

ソーラーマウント L フィートの耐荷重性能は、材料グレード、厚さ、寸法、固定方法、システム設計によって異なります。

L フィートを使用する一般的な PV 設置システムは、風速が最大 60 m/s、積雪荷重が約 1.4 ～ 1.5 kN/m² の用途向けに設計されています。実際のパフォーマンスは、プロジェクト固有の構造計算と環境条件によって異なります。

耐食性

陽極酸化アルミニウムとステンレス鋼の留め具の組み合わせにより、長期にわたる屋外の太陽光発電用途に耐食性が提供されます。適切な材料を選択すると、環境への曝露や金属の適合性の問題によって引き起こされる腐食のリスクを軽減できます。

製造工程

ソーラーマウントLフィートは、スタンピング、押出加工、CNC機械加工などのプロセスを経て製造されます。

標準的な大量生産の場合、スタンピングにより一貫した寸法と効率的な製造が実現します。 CNC 加工は、カスタマイズされたデザイン、特殊な寸法、少量の要件に使用されます。

製造品質は次の点に重点を置いています。

· 寸法精度

· スロットと穴の精度

· 表面処理の一貫性

· 構造的完全性

陽極酸化プロセスは、硬度、耐食性、耐候性を強化することにより、アルミニウム部品の表面性能を向上させます。

アプリケーション

金属屋根太陽光発電システム

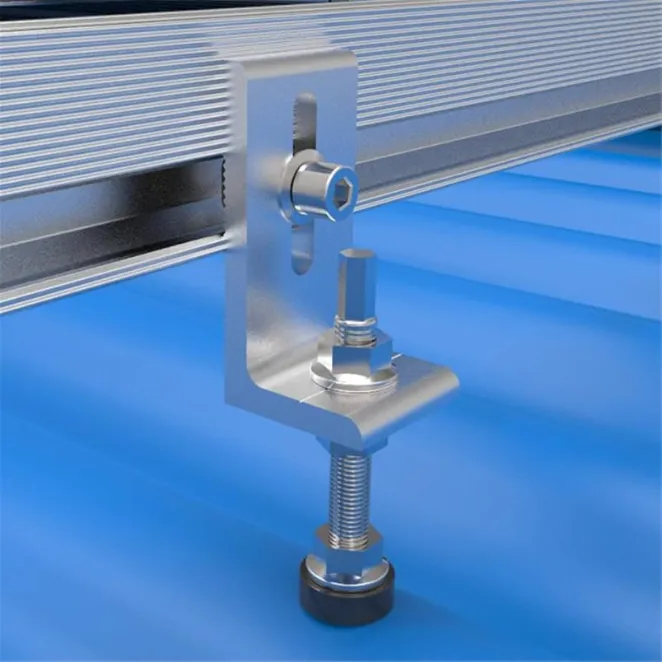

ソーラーマウント L フィートは、台形および波形の金属屋根に広く使用されています。コンパクトな構造により、適切な留め具を使用して PV レールを屋根支持構造に直接接続できます。

スタンディングシームルーフシステム

立ち継ぎ屋根の場合、L フィートを屋根クランプと組み合わせて、屋根表面を直接貫通せずにレール接続を提供できます。

コンクリート屋根システム

コンクリートの屋根には、PV レールを接続し、太陽電池モジュールをサポートするために、適切な取り付けベースまたはアンカーを使用して L フィートを設置できます。

地上設置型太陽光発電構造物

ソーラー取り付け L-Foot は、調整可能なレール接続とコンパクトな取り付けコンポーネントが必要な地上設置型ソーラー システムにも使用できます。

ソーラーマウント L フィートの選択方法

材料の選択

標準的な太陽光発電用途の場合、強度重量比と耐食性の点から、陽極酸化処理を施した 6005-T5 アルミニウム合金が一般的に選択されます。

沿岸地域、工業環境、または腐食にさらされやすい場所では、ステンレス鋼またはその他の耐食性材料を選択できます。

厚さの選択

最終的な厚さは、システムの負荷要件、屋根の状態、取り付け設計に応じて選択する必要があります。

寸法の選択

L フィートの寸法は、ソーラー レール システムと設置構造に一致する必要があります。重要なパラメータには、ベースのサイズ、垂直高さ、スロットの位置、取り付け穴の設計が含まれます。

さまざまな太陽光発電設置構造に応じて、カスタマイズされた寸法を開発できます。

クイックセレクションガイド

よくある質問

Q1.ソーラー架台Lフットとは何ですか？

太陽光発電設置用 L フットは、PV レールを屋根構造または設置基礎に接続するために使用される L 字型のアルミニウム製ブラケットです。太陽光発電設置システムの主要な接続コンポーネントとして機能します。

Q2. PV L フィートにはどのような素材が使用されていますか?

ほとんどの PV L フィートは、機械的強度、軽量性、耐食性を備えた 6005-T5 アルミニウム合金で作られています。

Q3. L フィートはどこで使用されますか?

ソーラー取り付け L フィートは、金属屋根システム、コンクリート屋根の太陽光発電設備、地上設置型 PV 構造、商業用太陽光発電プロジェクトで一般的に使用されます。

Q4.ソーラーマウントLフィートはカスタマイズできますか?

はい。寸法、厚さ、スロットの設計、表面処理、および接続方法は、さまざまな太陽光発電の設置構造に応じてカスタマイズできます。

Q5.アルミ製L脚の予想耐用年数はどのくらいですか?

適切な材料、表面処理、および互換性のある取り付けコンポーネントを適切に選択すると、陽極酸化アルミニウム L フィートは太陽光発電システムの長期動作要件を満たすことができます。

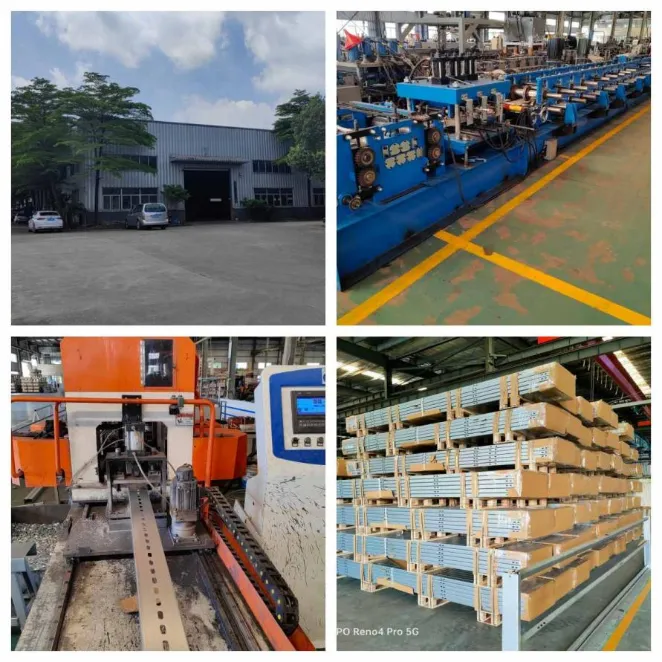

工場および品質管理

Xiamen Honor Energy は、原材料の検査、成形または機械加工、表面処理、最終品質検証を含む、管理された製造プロセスを通じて太陽光発電取り付けアクセサリを製造しています。

品質管理は、材料の一貫性、寸法精度、表面処理の品質、製品の性能に重点を置いています。

梱包オプションには、輸送中にコンポーネントを保護するための木製パレットやスチール製パレットの輸出が含まれます。

認証

Xiamen Honor Energy は、太陽光発電取り付け部品の生産に関する次のような品質管理基準に従っています。

· ISO 9001 品質マネジメントシステム

· CE関連のコンプライアンス要件

· JIS規格の参考資料
