スチール製ソーラーレールクランプ

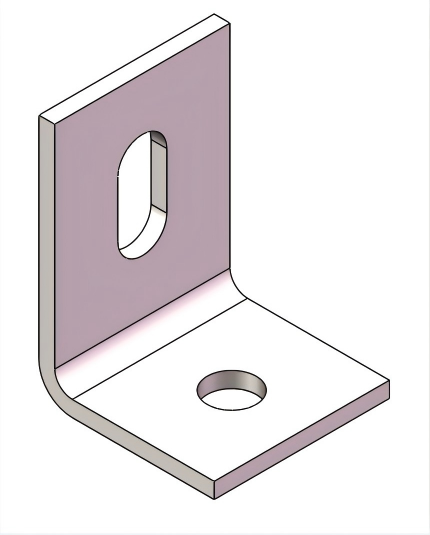

新しい顧客は工場に来て製品をカスタマイズしてもらうことができます。ソーラーマウントシステムのスチールソーラーレールクランプは、一見シンプルですが非常に重要な接続コンポーネントです。その典型的な形状は、高品質の鋼から精密圧延または冷間成形された頑丈な直角 L 字型です。断面設計は、機械的耐荷重能力と材料効率のバランスをとっています。この独自の直角構造により、二方向の曲げ剛性が得られます。一方の端は、事前に開けられた穴を介してメインクロスビームにしっかりとロックされ、もう一方の端は太陽光発電モジュールを支える縦方向のレールを安定して支持します。

インストールと使用方法

ソーラースチールレールクランプの設置位置は通常、事前に取り付けられたブラケットの縦梁とレールの間にあり、レールを縦梁に固定する役割を果たします。したがって、事前に取り付けられた各ブラケットにはこれらのコンポーネントが少なくとも 2 つ必要であり、正確な数は個々の事前に取り付けられたブラケットのレールの数によって異なります。パネルが垂直に取り付けられる場合、通常は 4 つが使用されます。水平に取り付ける場合は、通常 4 つまたは 5 つが使用されます。

ソーラースチールラッククランプの取り付けプロセスは簡単です。必要なすべてのコンポーネントには、ブラケット自体と 2 本の M10*30 ボルトが含まれます。必要な工具はドライバーのみです。取り付けるには、まずブラケットを縦梁に配置し、ボルトを配置しますが、まだ締めないでください。次にレールをブラケットの横に置き、穴の位置を位置合わせます。注: レールを取り付ける前に、少なくとも 2 つのブラケットを所定の位置に配置する必要があります。最後にボルトを締めて取り付け完了です。

注記：

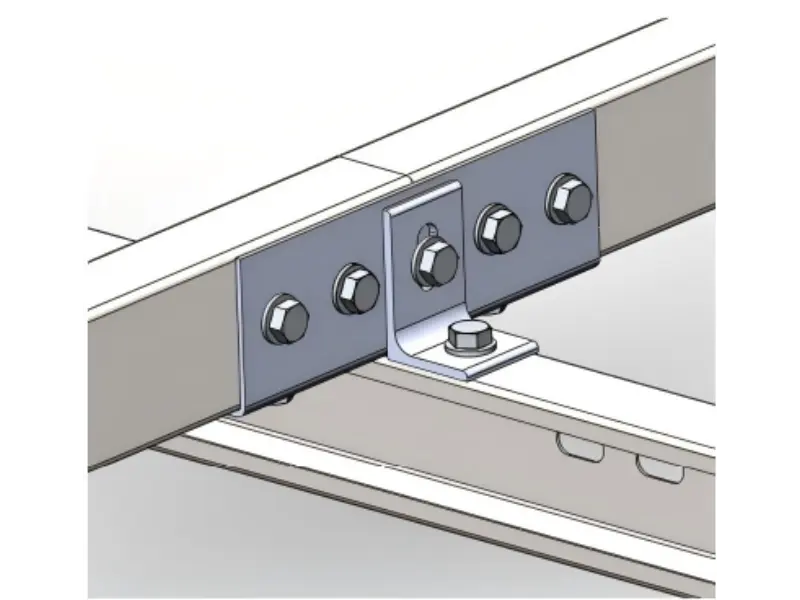

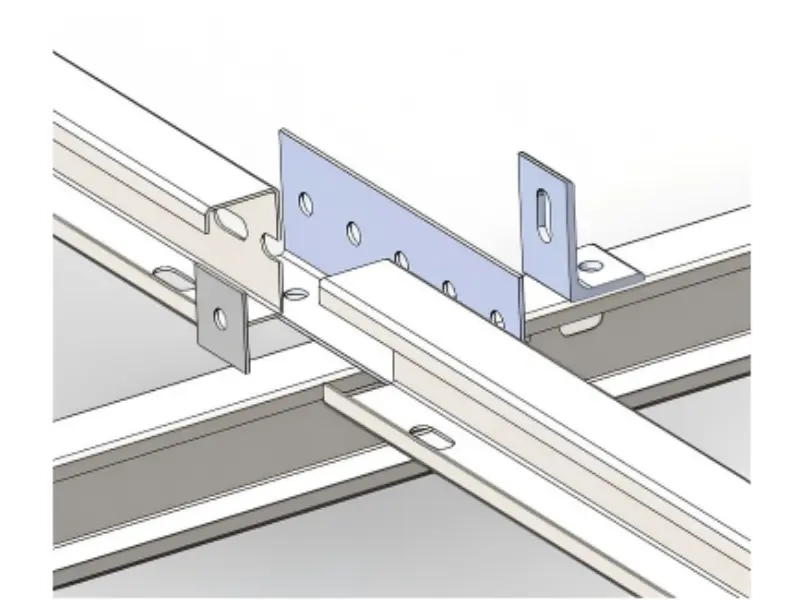

スチールソーラーラッククランプの設置プロセスは簡単ですが、最初と最後のアレイの設置というセクションでは特に注意が必要です。これら 2 つのアレイを取り付ける場合、通常はレール接続ポイントに取り付けられます。これは、レール コネクタと一緒に取り付ける必要があることを意味し、それらを固定するための追加のシムの追加と、より長いボルトの使用が必要になります。
